Page 179 - 2025年7月防腐蚀专辑

刘 等： 状纳米 Co O 对醇酸清漆防腐性能的影响
3 4
（220）、（311）、（222）、（440）、（422）、（511）、（440）和
2 结果与讨论 （533）晶面，峰位与 Co O 标准卡片 No. 42-1467 数值
3 4
基本一致 ，说明所制备的 钠米材料为 Co O 。从
[7]
2. 1 材料表征 3 4
图 1（c）可以看出，在 664 cm 和 567 cm 附近处出现
-1
-1

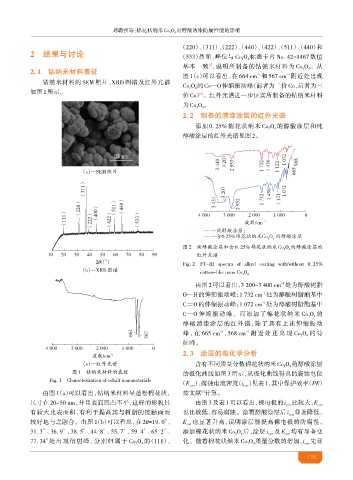

纳米材料的 SEM 照片、XRD 图谱及红外光谱
Co O 的Co—O伸缩振动峰（前者为二价 Co，后者为三
如图1所示。 3 4
价 Co） 。红外光谱进一步证实所制备的 纳米材料
[8]
为Co O 。
3
4
2. 2 制备的 涂层的红外光谱
添加 0. 25% 状纳米 Co O 的醇酸涂层和纯
3 4
醇酸涂层的红外光谱见图 2。

50 nm

（a）—SEM照片

-1

波数/cm
?
?

图2 醇酸涂层和含0. 25% 状纳米Co O 的醇酸涂层的
3 4
红外光谱
2θ/（°）
g Fig.2 FT-IR spectra of alkyd coating with/without 0. 25%
（b）—XRD图谱
cotton-like nano Co O
3 4
由图 2可以看出，3 200~3 400 cm 处为醇酸树脂
-1
O—H 的伸缩振动峰；1 732 cm 处为醇酸树脂酯基中
-1
C=O 的伸缩振动峰；1 072 cm 处为醇酸树脂酯基中
-1
C—O 伸缩振动峰。而添加了 状纳米 Co O 的
3 4
醇酸清漆涂层的红外谱，除了具有上述伸缩振动
峰 ，在 665 cm 、568 cm 附近处还出现 Co O 的特
-1
-1
3
4
征峰。
2. 3

波数/cm -1 涂层的电化学分析
（c）—红外光谱 含有不同质量分数 状纳米Co O 的醇酸涂层
3 4
图1 纳米材料的表征 的极化曲线如图 3所示，从极化曲线得出的腐蚀电位
Fig.1 Characterization of cobalt nanomaterials
（E ）、腐蚀电流密度（i ）见表 1，其中保护效率（PE）
corr corr
由图 1（a）可以看出， 纳米材料呈 松 状， 按文献 计算。
[9]
尺寸在 20~50 nm，并且表面 凸不平，这样的形貌具 由图 3 及表 1 可以看出，裸电极的 i 比较大，E corr
corr
有较大比表面积，有利于提高其与树脂的接触面而 也比较低，容易腐蚀。涂覆醇酸涂层后 i 显著降低，
corr
较好地与之融合。由图 1（b）可以看出，在 2θ=19. 0°、 E 也显著升高，说明涂层能提高裸电极的防腐性。
corr
31. 3° 、36. 9° 、38. 5° 、44. 8° 、55. 7° 、59. 4° 、65. 2° 、 添加 状纳米 Co O 后，涂层 i 及 E 均有显著变
3 4 corr corr
77. 34°处出现衍射峰，分别归属于 Co O 的（111）、 化。随着 状纳米 Co O 质量分数的增加，i 先显
3 4 3 4 corr
176
