Page 180 - 2025年7月防腐蚀专辑

刘 等： 状纳米 Co O 对醇酸清漆防腐性能的影响
3 4
的交流阻抗Nyquist图如图4所示。

·cm 2 ）
E/V ''/ （kΩ （kΩ·cm ）
·cm 2 ）

2
/

''/ （kΩ

lg[i/（A·cm ）
-2
]

?
2
（kΩ·cm
/
）

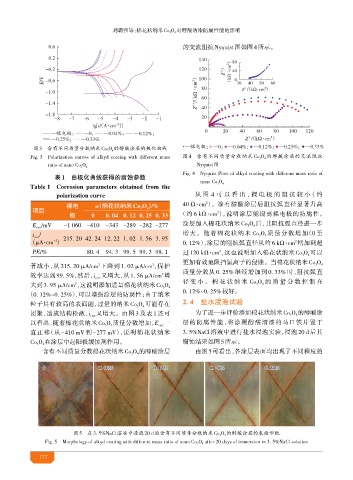

图3 含有不同质量分数纳米 Co O 的醇酸涂层的 化曲线 ? ? ? ? ? ?
3 4
Fig.3 Polarization curves of alkyd coating with different mass 图4 含有不同质量分数纳米 Co O 的醇酸涂层的交流阻抗
4
3
ratio of nano Co O Nyquist图
3 4
Fig.4 Nyquist Plots of alkyd coating with different mass ratio of
表1 极化 的 参数
nano Co O
Table 1 Corrosion parameters obtained from the 3 4
polarization curve 从图 4 可以看出 ，裸电极的阻抗较小（约
2
电 w（ Co O）/% 40 ·cm）。涂有醇酸涂层后阻抗 直径显著升高
4
3
项目
2
极 0 0. 04 0. 12 0. 25 0. 33 （约 6 k ·cm），说明涂层能提高裸电极的防腐性。
涂层加入 状纳米 Co O 后，其阻抗 直径进一步
E /mV -1 060 -410 -343 -289 -282 -277 3 4
corr
增大。随着 状纳米 Co O 质量分数增加（0 至
i / 3 4
corr 215. 20 42. 24 12. 22 1. 02 1. 56 3. 95
（μA·cm ） 0. 12%），涂层的阻抗 直径从约 6 k ·cm 增加到超
-2
2
PE/% 80.4 94.3 99.5 99.3 98.1 过 120 k ·cm ，这也说明加入 状纳米 Co O 可以
2
3 4
更加有效地阻挡氯离子的侵蚀。当 状纳米 Co O
著减小，从 215. 20 μA/cm 下降到 1. 02 μA/cm ，保护 3 4
2
2
i
效率达到 99. 5%，然后， 又增大，从 1. 56 μA/cm 增 质量分数从 0. 25% 继续增加到 0. 33% 时，阻抗 直
2
corr
径变小 。 状纳米 Co O 的质量分数控制在
2 3 4
大到 3. 95 μA/cm ，这说明添加适量 状纳米 Co O 4
3
（0. 12%~0. 25%），可以增强涂层的防腐性；由于纳米 0. 12%~0. 25%较好。
2. 4 盐水 试验
粒子具有较高的表面能，过量的纳米 Co O 可能存在
3 4
i
团聚，造成结构松散， 又增大。由图 3 及表 1 还可 为了进一步评价添加 状纳米Co O 的醇酸涂
corr 3 4
以看出，随着 状纳米 Co O 质量分数增加，E 一 层的防腐性能，将涂覆醇酸清漆的马口铁片置于
3 4 corr
直正移（从−410 mV 到−277 mV），说明 状纳米 3. 5%NaCl 溶液中进行盐水浸泡实验，浸泡 20 d 后其
Co O 在涂层中起阳极缓蚀剂作用。 腐蚀结果如图5所示。
3 4
含有不同质量分数 状纳米Co O 的醇酸涂层 由图 5 可看出，各涂层表面均出现了不同程度的
3 4
0 0. 04% 0. 12% 0. 25% 0. 33%
图5 在3. 5%NaCl溶液中 20 d后含有不同质量分数纳米 Co O 的醇酸涂层的表面形貌
3 4
Fig.5 Morphology of alkyd coating with different mass ratio of nano Co O after 20 days of immersion in 3. 5%NaCl solution
3 4
177
