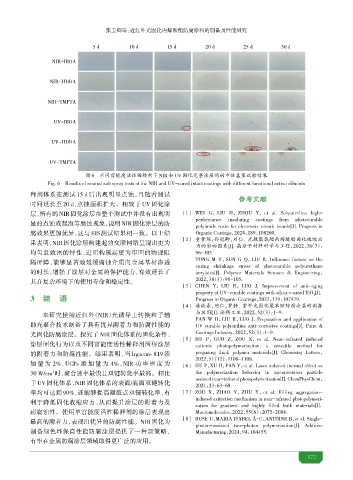

Page 175 - 2025年7月防腐蚀专辑
P. 175
张玉 等：近红外光固化丙烯酸酯防腐涂料的制备及性能研究
5 d 10 d 15 d 20 d 25 d 30 d
NIR-IBOA
NIR-HDDA
NIR-TMPTA
UV-IBOA
UV-HDDA
UV-TMPTA
图6 不同官能度活性 释剂下 NIR和UV固化 涂层的耐中性盐 试验结果
Fig. 6 Results of neutral salt spray tests of the NIR and UV-cured intact coatings with different functional active diluents
释剂体系在测试 15 d 后出现明显点蚀，且随着测试
参考文献
时间延长至 20 d，点蚀面积扩大。相较于 UV 固化涂
层，所有的 NIR固化涂层在整个测试中并没有出现明 [ 1 ] WEI G，LIU H，ZHOU Y，et al. Solvent-free high-
performance insulating coatings from photocurable
显的点蚀或起泡等腐蚀现象，说明NIR固化涂层的防
polyimide resin for electronic circuit boards[J]. Progress in
腐效果更加优异，这与 EIS 测试结果相一致。以上结 Organic Coatings，2024，189：108260.
[ 2 ] 玥，孙冠 ，刘仁 . 光敏聚氨酯丙烯酸酯固化收缩应
果表明，NIR 固化涂层构建起的交联网络呈现出更为
力的影响因素[J]. 高分子材料科学与工程，2022，38（3）：
均匀且致密的特性，进而构筑起更为牢固的物理阻 96-105.
隔屏障，能够显著地延缓腐蚀介质向金属基材渗透 TONG M Y，SUN G Q，LIU R. Influence factors on the
curing shrinkage stress of photocurable polyurethane
的时长，增强了涂层对金属的保护能力，有效延长了 acrylates[J]. Polymer Materials Science & Engineering，
其在复杂环境下的使用寿命和稳定性。 2022，38（3）：96-105.
[ 3 ] CHEN Y，LIU R，LUO J. Improvement of anti-aging
property of UV-curable coatings with silica-coated TiO [J].
3 结 语 Progress in Organic Coatings，2023，179：107479. 2
[ 4 ] 威豪，刘仁，罗静 . 紫外光固化聚苯胺防腐涂层的制备
本研究使用近红外（NIR）光诱导上转换粒子辅 与应用[J]. 涂料工业，2022，52（3）：1-9.
PAN W H，LIU R，LUO J. Preparation and application of
助光聚合技术制备了具有优异附着力和防腐性能的 UV curable polyaniline anti-corrosive coatings[J]. Paint &
光固化防腐涂层。探究了 NIR固化体系的固化条件、 Coatings Industry，2022，52（3）：1-9.
[ 5 ] HU P，GUO Z，ZOU X，et al. Near-infrared induced
涂层固化行为以及不同官能度活性稀释剂所得涂层 cationic photopolymerization： a versatile method for
的附着力和防腐性能。结果表明，当 Irgacure 819 添 preparing thick polymer materials[J]. Chemistry Letters，
2022，51（12）：1106-1108.
加量为 2%、UCPs 添加量为 4%、NIR 功率密度为
e
[ 6 ] HU P，XU H，PAN Y，t al. Laser induced thermal effect on
30 W/cm 时，聚合速率最快且双键转化率最高。相比 the polymerization behavior in upconversion particle
2
assisted near-infrared photopolymerization[J]. ChemPhysChem，
于 UV 固化体系，NIR 固化体系的表面/底面双键转化
2021，23：63-68.
率均可达到 90%，还能够提高凝胶点双键转化率，有 [ 7 ] ZOU X，ZHAO Y，ZHU Y，et al. Filling aggregation-
induced extinction mechanism in near-infrared photopolymeri-
利于降低固化收缩应力，从而提升涂层的附着力及
zation for gradient and highly filled bulk materials[J].
耐腐蚀性。使用单官能度活性稀释剂的涂层表现出 Macromolecules，2022，55（6）：2075-2084.
e
最高的附着力，表现出优异的防腐性能。NIR 固化为 [ 8 ] BUSE U，MARIA ISABEL Á-C，ANTOINE B，t al. Single-
photon-assisted two-photon polymerization[J]. Additive
制备绿色环保高性能防腐涂层提供了一种新策略， Manufacturing，2024，94： 104455.
有望在金属防腐涂层领域取得更广泛的应用。
172
