Page 174 - 2025年7月防腐蚀专辑

张玉 等：近红外光固化丙烯酸酯防腐涂料的制备及性能研究

（Ω·cm 2 ） ] lg[ / （Ω·cm 2 ） ] lg[ / （Ω·cm 2 ） ] lg[ /

lg（f/Hz） lg（f/Hz） lg（f/Hz）

（a）—NIR-IBOA （b）—NIR-HDDA （c）—NIR-TMPTA

（Ω·cm 2 ） ] lg[ / （Ω·cm 2 ） ] lg[ / （Ω·cm 2 ） ] lg[ /

lg（f/Hz） lg（f/Hz） lg（f/Hz）

（d）—UV-IBOA （e）—UV-HDDA （f）—UV-TMPTA

（g） （h） （i）
] （Ω·cm 2 ） lg[ / ] （Ω·cm 2 ） lg[ / ] （Ω·cm 2 ） lg[ /

时间/d 时间/d 时间/d

（g）、（h）、（i）—分别为IBOA、HDDA、TMPTA的NIR/UV涂层的低频阻抗值
? ? ? ? ? ? ? ? ?/ 3 ? 7

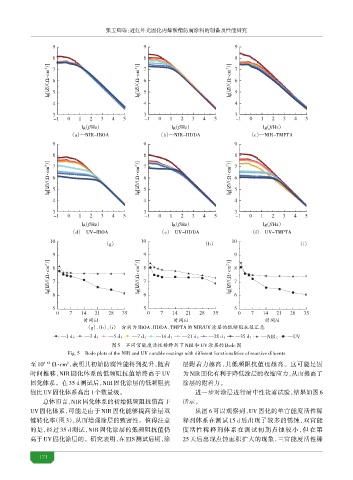

图5 不同官能度活性 释剂下 NIR和UV涂层的Bode图
Fig. 5 Bode plots of the NIR and UV curable coatings with different functionalities of reactive diluents
2
至 10 8. 42 ·cm ，表明其初始防腐性能得到提升，随着 层附着力越高，其低频阻抗值也越高。这可能是因
时间推移，NIR 固化体系的低频阻抗值始终高于 UV 为 NIR固化有利于降低涂层的收缩应力，从而提高了
固化体系。在 35 d测试后，NIR 固化涂层的低频阻抗 涂层的附着力。
值比UV固化体系高出 1个数量级。 进一步对涂层进行耐中性盐 试验，结果如图 6
总体而言，NIR 固化体系的初始低频阻抗值高于 所示。
UV 固化体系，可能是由于 NIR 固化能够提高涂层双 从图 6 可以观察到，UV 固化的单官能度活性稀
键转化率（图 3），从而增强涂层的致密性。值得注意 释剂体系在测试 15 d 后出现了较多的锈蚀，双官能
的是，经过 35 d 测试，NIR 固化涂层的低频阻抗值仍 度活性稀释剂体系在测试初期点蚀较小，但在第
高于 UV 固化涂层的。研究表明，在 EIS测试后期，涂 25 天后出现点蚀面积扩大的现象，三官能度活性稀

171
