Page 181 - 2025年7月防腐蚀专辑

刘 等： 状纳米 Co O 对醇酸清漆防腐性能的影响
3 4
腐蚀，未添加 状纳米Co O 的涂层，表面腐蚀非常
3 4
严重，扩蚀面积较大，并且有起泡现象。添加 状 3 结 语
纳米 Co O 涂层的腐蚀程度较未添加的轻 ；添加
3 4 本文制备了一种 状纳米 Co O 用于醇酸清
0. 12% 状纳米 Co O 的涂层，表面只出现了轻微 3 4
3 4
漆，当 状纳米 Co O 质量分数为 0. 12%~0. 25%
腐蚀；添加 0. 33% 状纳米 Co O 的涂层，表面腐 3 4
3 4
时，涂层的腐蚀电流密度显著降低（1. 02~
蚀变得更加严重。说明适量的 状纳米Co O 有利
3 4 1. 56 μA/cm），腐蚀电位（-289~-282 mV）及保护效
2
于提高醇酸涂层的防腐性。由于纳米粒子具有较高
率提高（99.3%~99. 5%），具有较高的阻抗 半径，
的表面能，过量的 状纳米Co O 可能发生团聚，造
3 4 3. 5%NaCl溶液中浸泡 20 d后，表面仅有轻微腐蚀，且
成涂层结构比较松散，松散涂层更易出现侵蚀，从而
吸水率较低（约 4%）。本研究设计的 状纳米
出现耐盐水腐蚀能力下降。盐水浸泡试验结果与电
Co O 能有效提高清漆的耐腐蚀性，为高性能、服役寿
化学测试结果基本一致。 3 4
命长的清漆的开发提供了有力的实践依据。
2. 5 涂层的吸水率实验
参考文献
将涂覆 状纳米 Co O 的醇酸涂层的马口铁片
3 4
置于纯水中，其吸水率与浸泡时间的关系如图 6 [ 1 ] GUO L，WANG H，LI X，et al. A synergistic system of
所示。 polyaniline@ graphene-alkyd resin via a Gemini surfactant
for enhanced anti-corrosion properties[J]. Progress in
Organic Coatings，2022，170：106944.
[ 2 ] THIRUVOTH D D，ANANTHKUMAR M. Evaluation of

cerium oxide nanoparticle coating as corrosion inhibitor for
mild steel[J]. Materials Today：Proceedings，2022，49：
2007-2012.
吸水率/% [ 3 ] SHARMA N，SHARMA S，SHARMA S K，et al.
Investigations on corrosion inhibition performance of self-

healing nano-clay modified epoxy coatings[J]. Journal of
Building Engineering，2023，70：106368.
[ 4 ] YANG J，CHEN A，LIU F，et al. Hybrid coating of
polydimethylsiloxane with nano-ZrO on magnesium alloy
2
for superior corrosion resistance[J]. Ceramics International，
时间/d
2022，48（23）：35280-35289.
e
? ? ? ? ? [ 5 ] LIU C J，FENG X Y，LI N，t al. Super-hydrophobic Co O -
4
3
loaded nickel foam with corrosion-resistant property

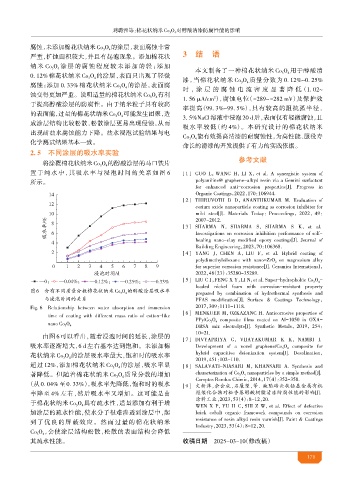

图6 含有不同质量分数 状纳米 Co O 的醇酸涂层吸水率
3 4 prepared by combination of hydrothermal synthesis and
与 时间的关系 PFAS modification[J]. Surface & Coatings Technology，
Fig.6 Relationship between water absorption and immersion 2017，309：1111-1118.
[ 6 ] MENKUER M，OZKAZANC H. Anticorrosive properties of
time of coating with different mass ratio of cotton-like
PPy Co O composite films coated on Al-1050 in OXA-
nano Co O 3 4
3 4 DBSA mix electrolyte[J]. Synthetic Metals，2019，254：
10-21.
由图 6 可以看出，随着浸泡时间的延长，涂层的
[ 7 ] DIVYAPRIYA G，VIJAYAKUMAR K K，NAMBI I.
吸水率逐渐增大，6 d 左右基本达到饱和。未添加 Development of a novel graphene/Co O composite for
3 4
状纳米 Co O 的涂层吸水率最大，饱和时的吸水率 hybrid capacitive deionization system[J]. Desalination，
3 4
2019，451：102-110.
超过 12%，添加 状纳米 Co O 的涂层，吸水率显 [ 8 ] SALAVATI-NIASARI M，KHANSARI A. Synthesis and
3 4
著降低。但随着 状纳米 Co O 质量分数的增加 characterization of Co O nanoparticles by a simple method[J].
3
4
3 4
Comptes Rendus Chimie，2014，17（4）：352-358.
（从 0. 04% 至 0. 33%），吸水率先降低，饱和时的吸水 [ 9 ] 文新萍，余会成，石展 ，等 . 状 基金属有机
率降至 4% 左右，然后吸水率又增加。这可能是由 化合物对松香基醇酸树脂清漆防腐性能的影响[J].
涂料工业，2023，53（4）：8-12，20.
于 状纳米 Co O 具有疏水性，适量添加有利于增
3 4 WEN X P，YU H C，SHI Z W，et al. Effect of defective
加涂层的疏水性能，使水分子很难渗透到涂层中，起 brick cobalt organic framework compounds on corrosion
到了优良的屏蔽效应 。 然而过量的 状纳米 resistance of rosin alkyd resin varnish[J]. Paint & Coatings
Industry，2023，53（4）：8-12，20.
Co O ，会使涂层结构松散，松散的表面结构会降低
3 4
其疏水性能。 收稿日期 2025-03-10（修改稿）
178
