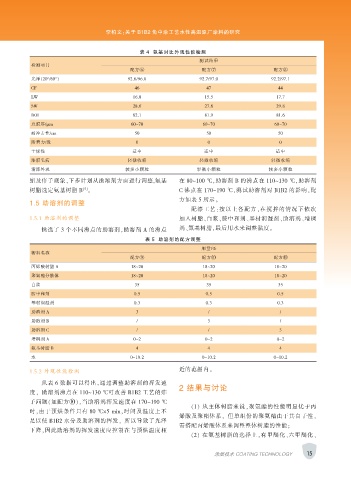

Page 27 - 《涂层与防护》2019年第7期

李柏文：关于 B1B2 免中涂工艺水性高温原厂涂料的研究

表 4 氨基对比外观性能检测
测试结果
检测项目
配方⑥ 配方⑦ 配方⑧
光泽（20°/60°） 92.6/96.8 92.7/97.0 92.2/97.1
CF 46 47 44
LW 16.8 15.5 17.7
SW 28.6 27.6 29.8
DOI 82.1 81.9 81.6
总膜厚/μm 60~70 60~70 60~70
耐冲击性/cm 50 50 50
附着力/级 0 0 0
干燥性 适中 适中 适中
漆膜毛病 轻微收缩 轻微收缩 轻微收缩
清漆外观 较多小颗粒 轻微小颗粒 较多小颗粒
缩及痱子现象，下步计划从助溶剂方面进行调整,氨基 在 80~100 ℃，助溶剂 B 的沸点在 110~130 ℃，助溶剂
［5］
树脂选定氨基树脂 B 。 C 沸点在 170~190 ℃，测试助溶剂对 B1B2 的影响，配
方如表 5 所示。
1.5 助溶剂的调整
配漆工艺：按以上各配方，在搅拌的情况下依次
1.5.1 助溶剂的调整 加入树脂、白浆、胺中和剂、基材润湿剂、助溶剂、增稠

挑选了 3 个不同沸点的助溶剂，助溶剂 A 的沸点 剂、氨基树脂，最后用水来调整黏度。
表 5 助溶剂的配方调整
用量/%
物料名称
輯
訛
配方⑨ 配方⑩ 配方輥
丙烯酸树脂 A 18~20 18~20 18~20
聚氨酯分散体 18~20 18~20 18~20
白浆 35 35 35
胺中和剂 0.5 0.5 0.5
基材润湿剂 0.3 0.3 0.3
助溶剂 A 3 / /
助溶剂 B / 3 /
助溶剂 C / / 3
增稠剂 A 0~2 0~2 0~2
氨基树脂 B 4 4 4
水 0~10.2 0~10.2 0~10.2

1.5.2 外观性能检测 近的范围内。

从表 6 数据可以得出，通过调整助溶剂的挥发速
2 结果与讨论
度， 助溶剂沸点在 110~130 ℃可改善 B1B2 工艺的痱
子问题（如配方⑩），当助溶剂挥发速度在 170~190 ℃
（1） 从主体树脂来说，聚氨酯的性能明显优于丙
时，由于预烘条件只有 80 ℃×5 min，时间及温度上不
烯酸及聚酯体系， 但单组份的聚氨酯由于其自干性，
足以使 B1B2 水分及助溶剂的挥发， 所以导致了光泽
需搭配丙烯酸体系来调整整体树脂的性能；
下降，因此助溶剂的挥发速度应控制在与预烘温度相
（2） 在氨基树脂的选择上，有甲醚化、六甲醚化、

15
涂层技术 COATING TECHNOLOGY
