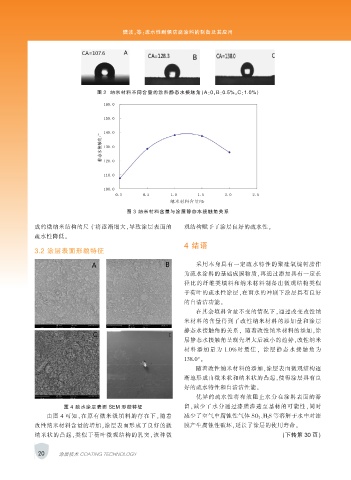

Page 32 - 《涂层与防护》2019年第7期
P. 32
樊波，等：疏水性耐候防腐涂料的制备及其应用
图 2 纳米材料不同含量的涂料静态水接触角（A：0，B：0.5%，C：1.0%）
纳米材料含量/%
图 3 纳米材料含量与涂层静态水接触角关系
成的微纳米结构的尺寸将逐渐增大，导致涂层表面的 观结构赋予了涂层良好的疏水性。
疏水性降低。
4 结语
3.2 涂层表面形貌特征
采用本身具有一定疏水特性的聚硅氧烷树脂作
为疏水涂料的基础成膜物质，再通过添加具有一定长
径比的纤维类填料和纳米材料制备出微观结构类似
于荷叶的疏水性涂层，在雨水的冲刷下涂层具有良好
的自清洁功能。
在其余填料含量不变的情况下，通过改变改性纳
米材料的含量得到了改性纳米材料的添加量和涂层
静态水接触角的关系， 随着改性纳米材料的添加，涂
层静态水接触角呈现先增大后减小的趋势，改性纳米
材 料 添 加 量 为 1.0%时 最 佳 ， 涂 层 静 态 水 接 触 角 为
138.0°。
随着改性纳米材料的添加，涂层表面微观结构逐
渐地形成由微米状和纳米状的凸起，使得涂层具有良
好的疏水特性和自清洁性能。
优异的疏水性将有效阻止水分在涂料表面的滞
图 4 疏水涂层表面 SEM 形貌特征 留，减少了水分通过漆膜渗透至基材的可能性，同时
由图 4 可知，在原有微米级填料的存在下，随着 减少了空气中腐蚀性气体 SO 2 、H 2S 等溶解于水中对漆
改性纳米材料含量的增加，涂层表面形成了良好的微 膜产生腐蚀性破坏，延长了涂层的使用寿命。
纳米状的凸起，类似于荷叶微观结构的乳突，该种微 （下转第 30 页）
20 涂层技术 COATING TECHNOLOGY
