Page 119 - 2025水性涂料虚拟专辑

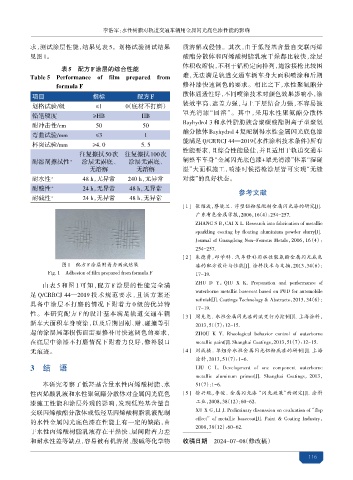

李 军：水性树脂对轨道交通车辆用金属闪光底色漆性能的影响

求，测试涂层性能，结果见表 5。划格试验测试结果 质溶解或侵蚀。其次，由于低羟基含量自交联丙烯
见图1。 酸酯分散体和丙烯酸树脂乳液干燥都比较快，涂层
体积收缩快，不利于铝粉定向排列，施涂接枪比较困
表5 配方F涂层的综合性能
Table 5 Performance of film prepared from 难，无法满足轨道交通车辆车身大面积喷涂和后期
formula F 修补漆快速调色的要求。相比之下，水性聚氨酯分

项目 指标 配方F 散体通透性好，不同喷涂技术对颜色效果影响小，涂
装效率高、遮盖力强，与上下层结合力强，不容易被
划格试验/级 ≤1 0（底材不打磨）
罩光清漆“回溶”。其中，采用水性聚氨酯分散体
铅笔硬度 ≥HB HB
Bayhydrol 3 和水性脂肪族含聚碳酸酯 离子型聚氨
耐冲击性/cm 50 50
酯分散体 Bayhydrol 4 复配制得水性金属闪光底色漆
弯曲试验/mm ≤3 1
能满足 Q/CRRCJ 44—2019《水性涂料技术条件》所有
杯突试验/mm ≥4. 0 5. 5
性能要求，且综合性能最佳，并且适用于轨道交通车
往复擦拭50次 往复擦拭100次
耐溶剂擦拭性 a 涂层无露底、 涂层无露底、 辆整车车身“金属闪光底色漆+罩光清漆”体系“湿碰
无溶解 无溶解 湿”大面积施工，喷漆时候搭枪涂层 可实现“无缝
耐水性 a 48 h，无异常 240 h，无异常 对接”的良好状态。
耐酸性 a 24 h，无异常 48 h，无异常
参考文献
耐碱性 a 24 h，无异常 48 h，无异常
[ 1 ] 张 波， 晓兰 . 型铝粉 配制金属 光漆的研究[J].
广东有色金属学报，2006，16（4）：254-257.
ZHANG S B，CAI X L. Research into fabrication of metallic
sparkling coating by floating aluminium powder slurry[J].
Journal of Guangdong Non-Ferrous Metals，2006，16（4）：
254-257.
[ 2 ] 朱德勇，邱学科 . 汽车修 用水性聚氨酯金属 光底色
图1 配方F涂层附着力测试结果 漆的配方设计与性能[J]. 涂料技术与文摘，2013，34（6）：
Fig. 1 Adhesion of film prepared from formula F
17-19.
由表 5 和图 1 可知，配方 F 涂层的性能完全满 ZHU D Y，QIU X K. Preparation and performance of
waterborne metallic basecoat based on PUD for automobile
足 Q/CRRCJ 44—2019 技术规范要求，且该方案还
refinish[J]. Coatings Technology & Abstracts，2013，34（6）：
具备中涂层不打磨的情况下附着力 0 级的优异特
17-19.
性。本研究配方 F 的设计基本满足轨道交通车辆
[ 3 ] 周 尧 . 水性金属 光漆的流变行为控制[J]. 上海涂料，
新车大面积车身喷涂，以及后期因 、 、碰撞等引 2013，51（7）：12-15.
起的涂层局部损伤而需要修补时快速调色的要求， ZHOU K Y. Rheological behavior control of waterborne
在底层中涂漆不打磨情况下附着力良好，修补 口 metallic paint[J]. Shanghai Coatings，2013，51（7）：12-15.
无痕 。 [ 4 ] 刘成 . 单组分水性金属 光铝粉底漆的研制[J]. 上海
涂料，2013，51（7）：1-6.
3 结 语 LIU C L. Development of one component waterborne
metallic aluminum primer[J]. Shanghai Coatings，2013，
本研究考察了低羟基含量水性丙烯酸树脂、水 51（7）：1-6.
性丙烯酸乳液和水性聚氨酯分散体对金属闪光底色 [ 5 ] 徐兴观，李俊 . 金属 光漆“ 光效果”的测定[J]. 涂料
漆施工性能和涂层外观的影响，发现低羟基含量自 工业，2008，38（12）：60-62.
交联丙烯酸酯分散体或低羟基丙烯酸树脂乳液配制 XU X G，LI J. Preliminary discussion on evaluation of “flop
effect”of metallic basecoat[J]. Paint & Coating Industry，

的水性金属闪光底色漆在性能上有一定的缺陷，由
2008，38（12）：60-62.
于水性丙烯酸树脂乳液存在干燥快、层间附着力差
和耐水性差等缺点，容易被有机溶剂、酸碱等化学物 收稿日期 2024-07-08（修改稿）

11
