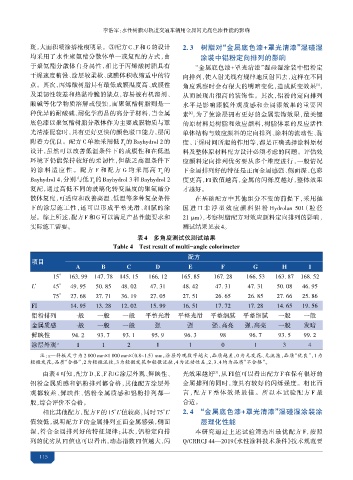

Page 118 - 2025水性涂料虚拟专辑

李 军：水性树脂对轨道交通车辆用金属闪光底色漆性能的影响

斑，大面积喷涂搭枪痕明显。③配方 C、F和 G的设计 2. 3 树脂对 色漆 罩光清漆
均采用了水性聚氨酯分散体单一或复配的方式，由 涂 中 粉 的影响
于聚氨酯分散体自身属性，相比于丙烯酸树脂具有 “金属底色漆+罩光清漆”湿碰湿涂装中铝粉定
干燥速度稍慢、涂层较柔软、成膜体积收缩适中的特 向排列，使入射光线有规律地反射回去，这样在不同
点。其次，丙烯酸树脂具有最低成膜温度高、成膜性 角度观察时会有很大的明暗变化，造成跃变效果 ，
[3]
及柔韧性较差和热黏冷脆的缺点，容易被有机溶剂、 从而展现出很高的装饰性。其次，铝粉的定向排列
酸碱等化学物质溶解或侵蚀，而聚氨酯树脂则是一 水平是影响漆膜外观质感和金属漆效果的重要因
种优异的耐酸碱、耐化学药品的高分子材料，当金属 素 ，为了使涂层拥有更好的金属装饰效果，最关键
[4]
底色漆以聚氨酯树脂分散体作为主要成膜物质与罩 的原材料是树脂和效应颜料，树脂体系的反应活性
光清漆配套时，具有更好更快的颜色 口能力，层间 单体结构与效应颜料的定向排列、涂料的流动性、黏
附着力优良。配方 C 单独采用低 T 的 Bayhydrol 2 的 度、干燥时间所起的作用等，都是正确选择涂料原材
g
设计，虽然可以改善低温条件下的成膜性和在低温 料及整体原材料配方设计必须考虑的问题。评估效
环境下仍能保持较好的柔韧性，但缺乏高温条件下 应颜料定向排列优劣要从多个维度进行，一般情况
的涂料适应性 。 配方 F 和配方 G 均采用高 T 的 下金属排列好的特征是正面金属感强、侧面深、色彩
g
Bayhydrol 4，分别与低 T 的 Bayhydrol 3 和 Bayhydrol 2 度更高，FI 数值越高，金属的闪 度越好，整体效果
g
复配，通过高低不同的玻璃化转变温度的聚氨酯分 才越好。
散体复配，可适应和改善高温、低温等多种复杂条件 在基础配方中其他组分不变的前提下，采用德
下的涂层施工性，还可以形成平整光滑、细腻的涂 国进 口非 型效 应颜料 铝粉 Hydrolan 501（粒径
层。综上所述，配方 F 和 G 可以满足产品性能要求和 21 μm），考察树脂配方对效应颜料定向排列的影响，
实际施工需要。 测试结果见表4。
表4 测试 测试结果
Table 4 Test result of multi-angle colorimeter
配方
项目
A B C D E F G H I

15° 163. 99 147. 78 145. 15 166. 12 165. 85 167. 28 166. 53 163. 87 168. 52
L * 45° 49. 95 50. 85 48. 02 47. 31 48. 42 47. 31 47. 31 50. 08 46. 95

75° 27. 68 27. 71 36. 19 27. 05 27. 51 26. 65 26. 85 27. 66 25. 86
FI 14. 95 13. 28 12. 02 15. 99 16. 51 17. 72 17. 28 14. 65 19. 56
铝粉排列 一般 一般 一般 平整光滑 平整光滑 平整细腻 平整细腻 一般 一般
金属质感 一般 一般 一般 强 强 强，高 强，高 一般 发暗
鲜映性 94. 2 93. 7 93. 1 95. 9 96. 3 98 96. 7 93. 5 99. 2
涂层外观 a 1 1 2 1 1 0 1 3 4
注：— 为 2 000 mm×1 000 mm×（0.8~1.5） mm，涂层外观 大，品 差，0 为无 、无 ，品 ，1 为
a
，品 合 ，2为 ，3为 和 ，4为 动性差，2、3、4均为品 合 。
由表 4可知，配方 D、E、F 和 G 涂层外观、鲜映性、 光效果越好 ，从 FI 值可以看出配方 F 在保有很好的
[5]
铝粉金属质感和铝粉排列都合格，其他配方涂层外 金属排列的同时，兼具有较好的闪 强度。相比而
观都较差、鲜映性、铝粉金属质感和铝粉排列都一 言，配方 F 整体效果最佳。所以本试验配方 F 最
般，综合评价不合格。 合适。
相比其他配方，配方 F的 15°L 值较高，同时 75°L * 2. 4 色漆 罩光清漆 涂 涂
*
值较低，说明配方 F 的金属排列正面金属感强，侧面 层理化性能
深，符合金属排列好的特征规律；其次，铝粉定向排 本研究通过上述试验筛选出最优配方 F，按照
列的优劣从 FI值也可以看出，动态指数 FI值越大，闪 Q/CRRCJ 44—2019《水性涂料技术条件》技术规范要

11
