Page 115 - 2025水性涂料虚拟专辑

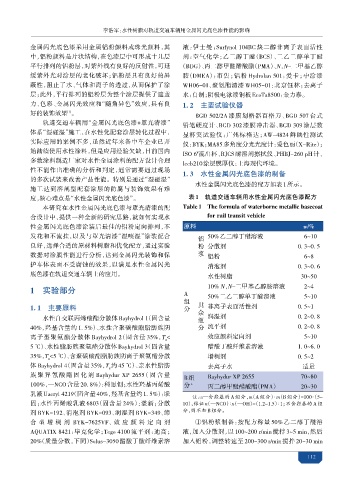

李 军：水性树脂对轨道交通车辆用金属闪光底色漆性能的影响

金属闪光底色漆采用金属铝粉颜料或珠光颜料，其 液： 士 ；Surfynol 104BC 二醇非离子表面活性
中，铝粉颜料是片状结构，在色漆层中可形成十几层 剂：空气化学；乙二醇丁醚（BCS）、二乙二醇单丁醚
平行排列的铝粉层，对紫外线有良好的反射性，可延 （BDG）、丙二醇甲醚醋酸酯（PMA）、N，N-二甲基乙醇
缓紫外光对涂层的老化破坏；铝粉层具有良好的屏 胺（DMEA）：市售；铝粉 Hydrolan 501： ；中涂漆
蔽性，阻止了水、气体和离子的透过，从而保护了涂 WH06-01、聚氨酯清漆 WH05-01：北京 林；去离子
层；此外，平行排列的铝粉层为整个涂层提供了遮盖 水：自制； 极电 漆钢板EcoTa8500：金力泰。
力、色彩、金属闪光效应和“随角异色”效应，具有良 1. 2 主要试验仪器
好的装饰效果 。
[1]
BGD 502/2A 漆膜划格器百格刀、BGD 507 台式
轨道交通车辆用“金属闪光底色漆+罩光清漆”
铅笔硬度计、BGD 302 漆膜冲击器、BGD 309 涂层数
体系“湿碰湿”施工，在水性化配套涂层转化过程中，
显杯突试验仪：广州标格达；AW-4824 鲜映性测试
实际应用的案例不多，虽然近年来各中车企业已开
仪：BYK；MA85多角度分光光度计： 色丽（X-Rite）；
始陆续使用水性涂料，但是应用经验欠缺，目前国内
ISO 6 流出杯、RJCS 耐溶剂擦拭仪、PHBJ-260 pH 计、
#
多数涂料制造厂家对水性金属涂料的配方设计合理
leeb210涂层膜厚仪：上海现代环境。
性不能作出准确的分析和判定，通常需要通过现场
1. 3 水性 光 色漆的制备
的多次试装来改善产品性能。特别是通过“湿碰湿”
水性金属闪光底色漆的配方如表 1所示。
施工达到溶剂型配套涂层的防腐与装饰效果有难
度，核心难点是“水性金属闪光底色漆”。 表1 用水性 光 漆配方
本研究在水性金属闪光底色漆与罩光清漆的配 Table 1 The formula of waterborne metallic basecoat
合设计中，提供一种全新的研究思路，就如何实现水 for rail transit vehicle
性金属闪光底色漆涂装后最佳的铝粉定向排列，不 原料 w/%
发花和不流挂，以及与罩光清漆“湿喷湿”涂装配合 50%乙二醇丁醚溶液
铝 6~10
良好，选择合适的原材料树脂和优化配方，通过实验 粉 分散剂 0. 3~0. 5
数据对涂膜性能进行分析，达到金属闪光装饰和保 浆 铝粉 6~8
护车体表面不受腐蚀的效果，以满足水性金属闪光 消泡剂 0. 3~0. 6
底色漆在轨道交通车辆上的应用。 水性树脂 30~50

10% N，N-二甲基乙醇胺溶液 2~4
1 实验部分
A 50%二乙二醇单丁醚溶液 5~10
组
1. 1 主要原料 分 其 非离子表面活性剂 0. 5~1
余
水性自交联丙烯酸酯分散体 Bayhydrol 1（固含量 组 润湿剂 0. 2~0. 8
40%，羟基含量约 1. 5%）、水性含聚碳酸酯脂肪族 分 流平剂 0. 2~0. 8

离子型聚氨酯分散体 Bayhydrol 2（固含量 35%，T < 效应颜料定向剂 5~10
g
5 ℃）、水性脂肪族聚氨酯分散体 Bayhydrol 3（固含量 醋酸丁酸纤维素溶液 1. 0~6. 0
35%，T <5 ℃）、含聚碳酸酯脂肪族 离子聚氨酯分散 增稠剂 0. 5~2
g
体 Bayhydrol 4（固含量 35%，T 约 45 ℃）、亲水性脂肪 去离子水 适量
g
族聚异氰酸酯固化剂 Bayhydur XP 2655（固含量
B组 Bayhydur XP 2655 70~80
100%，—NCO 含量 20. 8%）：科思创；水性羟基丙烯酸 分 a 丙二醇甲醚醋酸酯（PMA） 20~30
乳液 Uacryl 4219（固含量 40%，羟基含量约 1. 5%）：联
a
注：—含 的 A 组分，m（A 组分）∶m（B 组分）=100∶（5~
固；水性丙烯酸乳液 6803（固含量 24%）：湛新；分散 10）， 证 n（—NCO）∶n（—OH）=（1.2~1.5）∶1； 含 的 A 组
剂 BYK-192、消泡剂 BYK-093、润湿剂 BYK-349、缔 分，则 B组分。
合型增稠剂 BYK-7625VF、效应颜料定向剂 ①铝粉浆制备：按配方称量 50% 乙二醇丁醚溶
AQUATIX 8421：毕克化学；Tego 4100 流平剂：迪高； 液，加入分散剂，以 100~200 r/min 搅拌 3~5 min，然后
20%（质量分数，下同）Solus-3050 醋酸丁酸纤维素溶 加入铝粉，调整转速至 200~300 r/min 搅拌 20~30 min

11
