Page 116 - 2025水性涂料虚拟专辑
P. 116

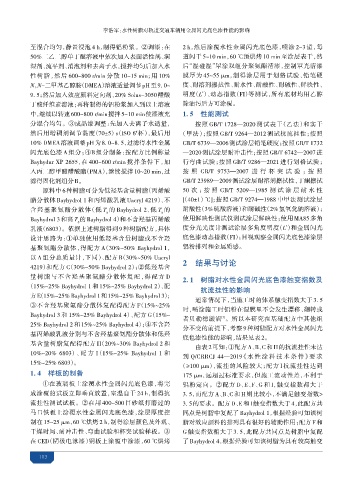

李 军：水性树脂对轨道交通车辆用金属闪光底色漆性能的影响
至混合均匀，静置浸泡 4 h，制得铝粉浆。②调漆：在 2 h，然后涂覆水性金属闪光底色漆， 喷涂 2~3 道，每
50%二乙二醇单丁醚溶液中依次加入表面活性剂、润 道闪干 5~10 min，60 ℃预烘烤 10 min 至涂层表干，然
湿剂、流平剂、消泡剂和去离子水，搅拌均匀后加入水 后“湿碰湿”罩涂双组分聚氨酯清漆，控制罩光清漆
性树脂，然后 600~800 r/min 分散 10~15 min；用 10% 膜厚为 45~55 μm，制得涂层用于划格试验、铅笔硬
N，N-二甲基乙醇胺（DMEA）溶液适量调节pH至9. 0~ 度、耐溶剂擦拭性、耐水性、耐酸性、耐碱性、鲜映性、
*
9. 5；然后加入效应颜料定向剂、20% Solus-3050醋酸 明度（L）、动态指数（FI）等测试，所有底材均用乙醇
丁酸纤维素溶液；再将制得的铝粉浆加入到以上溶液 除油污后方可涂覆。
中，继续以转速600~800 r/min搅拌5~10 min使漆液充 1. 5 性能测试
分混合均匀。③成品漆调整：先加入去离子水适量， 按照 GB/T 1728—2020 测试表干（乙法）和实干
然后用增稠剂调节黏度（70±5） s（ISO 6 杯），最后用 （甲法）；按照 GB/T 9264—2012 测试抗流挂性；按照
#
10% DMEA溶液调整pH为8. 0~8. 5，过滤得水性金属 GB/T 6739—2006测试涂层铅笔硬度；按照GB/T 1732
闪光底色漆 A 组分；④B 组分制备：按配方比例称量 —2020 测试涂层耐冲击性；按照 GB/T 6742—2007 进
Bayhydur XP 2655，在 400~600 r/min 搅拌条件下，加 行弯曲试验；按照 GB/T 9286—2021 进行划格试验；
入丙二醇甲醚醋酸酯（PMA），继续搅拌 10~20 min，过 按 照 GB/T 9753—2007 进 行 杯 突 试 验 ；按 照
滤得固化剂组分 B。 GB/T 23989—2009测试涂层耐溶剂擦拭性，丁酮擦拭
原料中 6 种树脂可分为低羟基含量树脂（丙烯酸 50 次 ；按照 GB/T 5209—1985 测试 涂层耐 水性
酯分散体 Bayhydrol 1 和丙烯酸乳液 Uacryl 4219）、不 [ （40±1） ℃]；按照 GB/T 9274—1988 中甲法测试涂层
含羟基聚氨酯分散体（低 T 的 Bayhydrol 2、低 T 的 耐酸性（3%硫酸溶液）和耐碱性（2%氢氧化钠溶液）；
g g
Bayhydrol 3 和高 T 的 Bayhydrol 4）和不含羟基丙烯酸 使用鲜映性测试仪测试涂层鲜映性；使用 MA85 多角
g
乳液（6803）。依据上述树脂得到 9 种树脂配方，具体 度分光光度计测试涂层多角度明度（L）和金属闪光
*
设计思路为：①单独使用低羟基含量树脂或不含羟 底色漆动态指数（FI）；目视观察金属闪光底色漆涂层
基聚氨酯分散体，得配方 A（30%~50% Bayhydrol 1， 铝粉排列和金属质感。
以 A 组分总质量计，下同）、配方 B（30%~50% Uacryl 2 结果与讨论
4219）和配方 C（30%~50% Bayhydrol 2）；②低羟基含
量树脂与不含羟基聚氨酯分散体复配，得配方 D
2. 1 树脂对水性 光 色漆 变 及
（15%~25% Bayhydrol 1 和 15%~25% Bayhydrol 2）、配
抗流挂性的影响
方E（15%~25% Bayhydrol 1和15%~25% Bayhydrol 3）；
通常情况下，当施工时的体系触变指数大于 3. 5
③不含羟基聚氨酯分散体复配得配方 F（15%~25%
时，喷涂施工时铝粉在湿膜里不会发生漂移、翻转或
Bayhydrol 3 和 15%~25% Bayhydrol 4）、配方 G（15%~
者贝勒德 涡 。所以本研究在基础配方中其他组
[2]
25% Bayhydrol 2 和 15%~25% Bayhydrol 4）；④不含羟
分不变的前提下，考察 9种树脂配方对水性金属闪光
基丙烯酸乳液分别与不含羟基聚氨酯分散体和低羟
底色漆性能的影响，结果见表2。
基含量树脂复配得配方 H（20%~30% Bayhydrol 2 和
由表 2可知：①配方 A、B、C和 H的抗流挂性未达
10%~20% 6803）、配方 I（15%~25% Bayhydrol 1 和
到 Q/CRRCJ 44—2019《水性涂料技术条件》要求
15%~25% 6803）。
（≥100 μm），流挂的风险较大；配方 I 抗流挂性达到
1. 4 样板的制备 175 μm，远超过标准要求，但施工流动性差，不利于
①在玻璃板上涂覆水性金属闪光底色漆，将完 铝粉定向。②配方 D、E、F、G 和 I，触变指数都大于
成涂覆的试板立即 直放置，室温自干 24 h，制得抗 3. 5，而配方 A、B、C 和 H 则比较小，不满足触变指数>
流挂性测试试板。②在用 400~500 目砂纸打磨过的 3. 5的要求。配方 D、E和 I触变指数大于 4，此配方共
马口铁板上涂覆水性金属闪光底色漆，涂层厚度控 同点是树脂中复配了 Bayhydrol 1，根据经验可知该树
制在 15~25 μm，60 ℃烘烤 2 h，制得涂层颜色及外观、 脂对效应颜料的排列具有很好的辅助作用；配方 F和
干燥时间、耐冲击性、弯曲试验和杯突试验样板。③ G 触变指数稍大于 3. 5，此配方共同点是树脂中复配
在 CED（ 极电 漆）钢板上涂覆中涂漆，60 ℃烘烤 了 Bayhydrol 4，根据经验可知该树脂为具有较高触变
11
