Page 173 - 2025年7月防腐蚀专辑

张玉 等：近红外光固化丙烯酸酯防腐涂料的制备及性能研究

G /MPa % G /MPa % G /MPa 双键转换率/%

G'、 双键转换率/ G'、 双键转换率/ G'、

时间/s 时间/s 时间/s
（a）—NIR-IBOA （b）—NIR-HDDA （c）—NIR-TMPTA

双键转换率/% G /MPa G'、 /% 双键转换率 G /MPa G'、 双键转换率/%

G /MPa

G'、

时间/s 时间/s 时间/s

（d）—UV-IBOA （e）—UV-HDDA （f）—UV-TMPTA
? ? ?

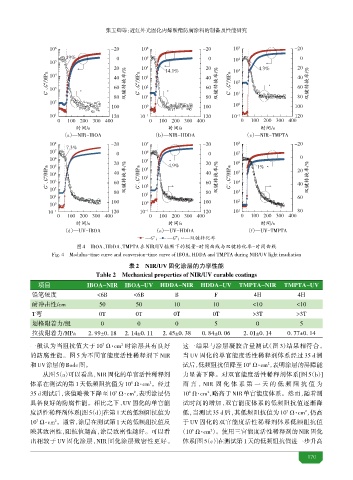

图4 IBOA、HDDA、TMPTA在NIR/UV辐照下的模量-时间曲线与双键转化率-时间曲线
Fig. 4 Modulus-time curve and conversion-time curve of IBOA HDDA and TMPTA during NIR/UV light irradiation
表2 NIR/UV固化涂层的 学性能
Table 2 Mechanical properties of NIR/UV curable coatings
项目 IBOA-NIR IBOA-UV HDDA-NIR HDDA-UV TMPTA-NIR TMPTA-UV
铅笔硬度 <6B <6B B F 4H 4H
耐冲击性/cm 50 50 10 10 <10 <10
T弯 0T 0T 0T 0T >3T >3T
划格附着力/级 0 0 0 5 0 5

拉 附着力/MPa 2. 99±0. 18 2. 14±0. 11 2. 45±0. 38 0. 84±0. 06 2. 01±0. 14 0. 77±0. 14
一般认为当阻抗值大于 10 ·cm 时涂层具有良好 这一结果与涂层凝胶含量测试（图 3）结果相符合。
2
7
的防腐性能。图 5 为不同官能度活性稀释剂下 NIR 当 UV 固化的单官能度活性稀释剂体系经过 35 d 测
和UV涂层的Bode图。 试后，低频阻抗值降至 10 ·cm ，表明涂层的屏障能
2
6
从图 5（a）可以看出，NIR 固化的单官活性稀释剂 力显著下降。对双官能度活性稀释剂体系[图 5（b） ]
体系在测试的第 1 天低频阻抗值为 10 ·cm 。经过 而言 ，NIR 固化体系第一天的低频阻抗值为
2
8
35 d 测试后，该值略微下降至 10 ·cm ，表明涂层仍 10 ·cm ，略高于 NIR 单官能度体系。然而，随着测
2
8
2
7
具备良好的防腐性能。相比之下，UV 固化的单官能 试时间的增加，双官能度体系的低频阻抗值逐渐降
度活性稀释剂体系[图 5（d）在第 1天的低频阻抗值为 低，当测试 35 d 后，其低频阻抗值为 10 ·cm ，仍高
7
2
]
10 ·cm 。通常，涂层在测试第1天的低频阻抗值反 于 UV 固化的双官能度活性稀释剂体系低频阻抗值
2
7
映其致密性，阻抗值越高，涂层致密性越好。可以看 （10 ·cm）。使用三官能度活性稀释剂的 NIR 固化
2
6
出相较于 UV 固化涂层，NIR 固化涂层致密性更好。 体系[图 5（c）在测试第 1天的低频阻抗值进一步升高
]
170
