Page 122 - 2025年7月防腐蚀专辑

康瑞瑞等：钢桥面 装体系用环氧重防腐涂料制备与研究

所得漆膜耐盐雾性和耐热盐水性（模拟钢桥面 装 2. 2. 2 化剂复配研究

体系夏季高温高湿海洋环境服役条件）如图9和图 10 根据 2. 2. 1 研究结果可知，普通型固化剂聚醚胺
所示。 T 柔韧性好且对应漆膜防腐性优异，柔性固化剂 F 对

应漆膜柔韧性好且防腐性相对较好，为进一步提高
E10 E11 E12
漆膜的柔韧性与防腐性，将二者复配作为研究对象，
研究固化剂 T 和 F 质量比对涂层应力-应变曲线、耐
盐雾性和耐热盐水性的影响，结果分别见图 11、图 12
和图13。

E13 E14 E15

应力/MPa

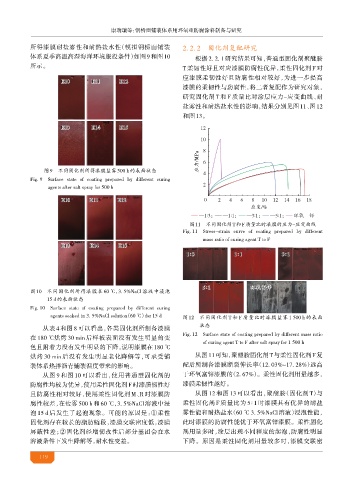

图9 不同固化剂 漆膜盐雾 500 h的表面状态
Fig. 9 Surface state of coating prepared by different curing

agents after salt spray for 500 h
E10 E11 E12
应变/%

? ? ? ?
图11 不同固化剂T和F质量比时漆膜的应力-应变曲线
Fig. 11 Stress-strain curve of coating prepared by different
mass ratio of curing agent T to F
E13 E14 E15
1 3 1 1 3 1

5 1 环氧富锌
图10 不同固化剂 漆膜在 60 ℃，3. 5%NaCl 溶液中浸泡
15 d的表面状态

Fig. 10 Surface state of coating prepared by different curing
agents soaked in 3. 5%NaCl solution（60 ℃） for 15 d 图12 不同固化剂 T 和 F 质量比时漆膜盐雾 1 500 h 的表面
状态
从表 4 和图 8 可以看出，各类固化剂所制备漆膜
在 180 ℃烘烤 30 min 后样板表面没有发生明显的变 Fig. 12 Surface state of coating prepared by different mass ratio
of curing agent T to F after salt spray for 1 500 h
色且附着力没有发生明显的下降，说明漆膜在 180 ℃
烘烤 30 min 后没有发生明显老化降解等，可承受 从图 11可知，聚醚胺固化剂 T与柔性固化剂 F复
装体系热拌沥青 装温度带来的影响。 配后所制备漆膜断裂伸长率（12. 03%~17. 28%）远高
从图 9 和图 10 可以看出，使用普通型固化剂的 于环氧富锌漆膜的（2. 67%）。柔性固化剂用量越多，
防腐性均较为优异，使用柔性固化剂 F时漆膜韧性好 漆膜柔韧性越好。
且防腐性相对较好，使用柔性固化剂 M、R 时漆膜防 从图 12 和图 13 可以看出，聚醚胺（固化剂 T）与
腐性较差，在盐雾 500 h 和 60 ℃，3. 5%NaCl 溶液中浸 柔性固化剂 F 质量比为 5∶1 时漆膜具有优异的耐盐
泡 15 d 后发生了起泡现象。可能的原因是： 柔性 雾性能和耐热盐水（60 ℃ 3. 5%NaCl溶液）浸泡性能，
固化剂存在较长的脂肪链段，漆膜交联密度低，漆膜 此时漆膜的防腐性能优于环氧富锌漆膜。柔性固化
屏蔽性差； 固化剂经增韧改性后部分基团会在水 剂用量多时，涂层出现不同程度的起泡，防腐性明显
溶液条件下发生降解等，耐水性变差。 下降。原因是柔性固化剂用量较多时，漆膜交联密

119
