Page 120 - 2025年7月防腐蚀专辑

康瑞瑞等：钢桥面 装体系用环氧重防腐涂料制备与研究

表3 含不同增 剂的漆膜的基本性能
E0 E1 E2
Table 3 Properties of coating with different
toughening agents

项目 E0 E6 E7 E8 E9
增韧剂类型 Dslu NCEH EPDa EPDb
增韧剂黏度 400~ 40~ 400~ 20 000~
E3 E4 E5
（25 ℃）（mPa·s） 800 70 900 26 000
/
180 ℃烘烤
30 min后表 无明显变色
面状态
附着力/MPa 9. 26 10. 51 8. 4 7. 39 8. 65

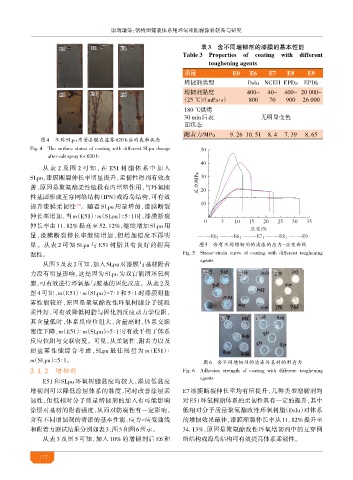

图4 不同SLpu用量漆膜在盐雾 620 h后的表面状态
Fig. 4 The surface status of coating with different SLpu dosage
after salt spray for 620 h

从表 2 及图 2 可 知 ，在 E51 树脂体系中加入
SLpu，漆膜断裂伸长率明显提升，柔韧性得到有效改
善，原因是聚氨酯柔性链段有内增塑作用，与环氧刚 应力/MPa
性基团形成互穿网络结构（IPN）或海岛结构，可有效

提升漆膜柔韧性 。随着 SLpu 用量增加，漆膜断裂
[15]
伸长率增加，当 m（E51）∶m（SLpu）=5∶1 时，漆膜断裂

伸长率由 11. 82% 提高至 52. 12%，继续增加 SLpu 用
应变/%

量，漆膜断裂伸长率继续增加，但增加幅度不再明 ?& ?& ?& ?& ?&
显。从表 2 可知 SLpu 与 E51 树脂具有良好的耐高 图5 含有不同增 剂的清漆的应力-应变曲线
温性。 Fig. 5 Stress-strain curve of coating with different toughening
agents
从图 3 及表 2 可知，加入 SLpu 对漆膜与基材附着
力没有明显影响，这是因为 SLpu 为双官能团环氧树 E0 E6 E7
脂，可有效进行环氧基与胺基的固化反应。从表 2及
图 4 可知，m（E51）∶m（SLpu）=7∶1 和 5∶1 时漆膜耐盐
雾性能较好，原因是聚氨酯改性环氧树脂分子链段
柔性好，可有效降低树脂与固化剂反应动力学位阻，
E8 E9
其含量低时，体系反应位阻大，含量高时，体系交联
密度下降，m（E51）∶m（SLpu）=5∶1时有效平 了体系
反应位阻与交联密度。可见，从柔韧性、附着力以及
耐盐雾性能综合考虑，SLpu 最佳用量为 m（E51）∶
m（SLpu）=5∶1。 图6 含不同增 剂的清漆与基材的附着力
2. 1. 2 增 剂 Fig. 6 Adhesion strength of coating with different toughening
agents
E51 和 SLpu 环氧树脂黏度均较大，添加低黏度
增韧剂可以降低涂层体系的黏度，同时改善涂层柔 E7 漆膜断裂伸长率均有所提升，几种类型增韧剂均
韧性，但低相对分子质量增韧剂的加入有可能影响 对 E51环氧树脂体系的柔韧性具有一定的提升，其中
涂层对基材的附着强度，从而对防腐性有一定影响。 低相对分子质量聚氨酯改性环氧树脂（Dslu）对体系
含有不同增韧剂的清漆的基本性能、应力-应变曲线 的增韧效果最佳，漆膜断裂伸长率从 11. 82% 提升至
和附着力测试结果分别如表 3、图5和图6所示。 34. 13%，原因是聚氨酯改性环氧增韧剂中的互穿网
从表 3 及图 5 可知，加入 10% 的增韧剂后 E6 和 络结构或海岛结构可有效提高体系柔韧性。

117
