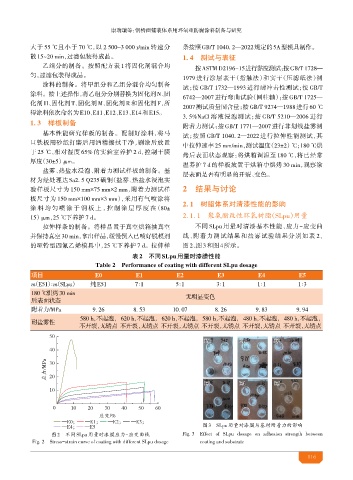

Page 119 - 2025年7月防腐蚀专辑

康瑞瑞等：钢桥面 装体系用环氧重防腐涂料制备与研究

大于 55 ℃且小于 70 ℃，以 2 500~3 000 r/min 转速分 条按照GB/T 1040. 2—2022规定的5A型模具制作。
散15~20 min，过滤包装得成品。 1. 4 测试与表征
乙组分的制备。按照配方表 1 将固化剂混合均 按ASTM D2196-15进行黏度测试；按GB/T 1728—
匀，过滤包装得成品。
1979 进行涂层表干（指触法）和实干（压滤 法）测
涂料的制备。将甲组分和乙组分混合均匀制备
试；按 GB/T 1732—1993 进行耐冲击性测试；按 GB/T
涂料。按上述操作，将乙组分分别替换为固化剂N、固
6742—2007 进行弯曲试验（圆柱 ）；按 GB/T 1725—
化剂 H、固化剂 T、固化剂 M、固化剂 R 和固化剂 F，所
2007测试质量固含量；按GB/T 9274—1988进行60 ℃
得涂料依次命名为E10、E11、E12、E13、E14和E15。 3. 5%NaCl 溶液浸泡测试；按 GB/T 5210—2006 进行
1. 3 制备
附着力测试；按 GB/T 1771—2007 进行非划线盐雾测
基本性能研究样板的制备。配制好涂料，将马
试；按照 GB/T 1040. 2—2022 进行拉伸性能测试，其
口铁板用砂 打磨后用 精擦 干净，刷涂后放置
中拉伸速率 25 mm/min，测试温度（23±2） ℃；180 ℃烘
于 25 ℃、相对湿度 65% 的实验室养护 2 d，控制干膜
烤后表面状态观察：将烘箱调温至 180 ℃，将已经常
厚度（30±5）μm。
温养护 7 d 的样板放置于烘箱中烘烤 30 min，观察涂
盐雾、热盐水浸泡、附着力测试样板的制备。基
层表面是否有明显的开裂、变色。
材为经处理达 Sa2. 5 Q235 碳钢（盐雾、热盐水浸泡实
验样板尺寸为 150 mm×75 mm×2 mm，附着力测试样 2 结果与讨论
板尺寸为 150 mm×100 mm×3 mm），采用有气喷涂将
2. 1 树脂体 对 漆性能的影响
涂料均匀喷涂于钢板上 ，控制涂层厚度在（80±
15）μm，25 ℃下养护7 d。 2. 1. 1 性环氧树脂（SLpu）用量
拉伸样条的制备。将样品置于真空烘箱抽真空 不同 SLpu 用量时清漆基本性能、应力-应变曲
并保持真空30 min， 出样品，缓慢倒入已喷好脱模剂 线、附着力测试结果和盐雾试验结果分别如表 2、
的哑铃型四氟乙烯模具中，25 ℃下养护 7 d。拉伸样 图2、图3和图4所示。
表2 不同SLpu用量时漆膜性能
Table 2 Performance of coating with different SLpu dosage
项目 E0 E1 E2 E3 E4 E5
m（E51）∶m（SLpu） 纯E51 7∶1 5∶1 3∶1 1∶1 1∶3
180 ℃烘烤30 min 无明显变色
后表面状态
附着力/MPa 9. 26 8. 53 10. 07 8. 26 9. 83 9. 94
580 h，不起泡，620 h，不起泡，620 h，不起泡，580 h，不起泡，480 h，不起泡，480 h，不起泡，
耐盐雾性
不开裂，无锈点 不开裂，无锈点 不开裂，无锈点 不开裂，无锈点 不开裂，无锈点 不开裂，无锈点

E0 E1 E2

应力/MPa

E3 E4 E5

应变/%

?& ?& ?& ?&
?& ?& 图3 SLpu用量对漆膜与基材附着力的影响
图2 不同SLpu用量时漆膜应力-应变曲线 Fig. 3 Effect of SLpu dosage on adhesion strength between
Fig. 2 Stress-strain curve of coating with different SLpu dosage coating and substrate
116
