Page 121 - 2025年7月防腐蚀专辑

康瑞瑞等：钢桥面 装体系用环氧重防腐涂料制备与研究

从图 6 以及表 3 可知 ，加入 10% 的增韧剂后
E7~E9清漆与基材的附着力较E0清漆有所下降，原因

是低相对分子质量增韧剂与胺类固化剂反应活性较
低，环氧基团与胺基的开环反应程度不足，导致附着
强度下降。E6 清漆与基材的附着力与 E0 清漆比，有 应力/MPa
一定的提升，原因是 Dslu 含有酚羟基，对环氧基团与

胺基的反应有催化作用，体系反应程度较高，此外该

增韧剂柔韧性好，对基材的润湿性高，二者协同作用

使得该增韧剂对清漆的附着力有一定程度的提升。
应变/%

综上所述，低相对分子质量聚氨酯改性环氧树脂Dslu ? ? ? ? ? ?

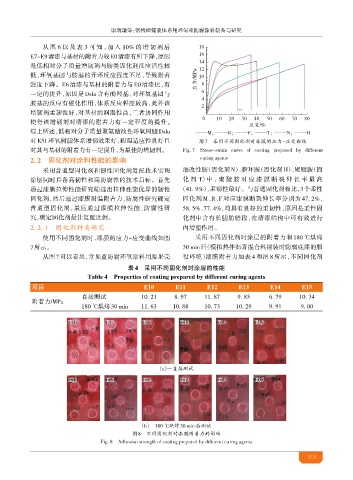

对 E51环氧树脂体系增韧效果好，耐温适应性良好且 图7 用不同固化剂时漆膜的应力-应变曲线
对其与基材的附着力有一定提升，为最佳的增韧剂。 Fig. 7 Stress-strain curve of coating prepared by different
2. 2 固化剂对涂料性能的影响 curing agents
采用普通型固化剂和韧性固化剂复配技术实现 油改性胺（固化剂 N）、脂环胺（固化剂 H）、聚醚胺（固
涂层同时具备高韧性和高防腐性的技术目标。首先 化剂 T）中 ，聚醚胺对应漆膜断裂伸长率最高
通过漆膜拉伸性能研究筛选出拉伸性能优异的韧性 （41. 9%），柔韧性最好。与普通固化剂相比，3个柔性
固化剂，然后通过漆膜耐温附着力、防腐性研究确定 固化剂 M、R、F 对应漆膜断裂伸长率分别为 47. 2%、
普通型固化剂，最后通过漆膜拉伸性能、防腐性研 58. 5%、77. 4%，均具有良好的柔韧性，原因是柔性固
究，确定固化剂最佳复配比例。 化剂中含有长脂肪链段，在清漆结构中可有效进行

2. 2. 1 化剂种 研究 内增塑作用。
使用不同固化剂时，漆膜的应力-应变曲线如图 采用不同固化剂时涂层的附着力和 180 ℃烘烤
7所示。 30 min后（模拟热拌沥青混合料 装时防腐底漆的服
从图 7 可以看出，常见重防腐环氧涂料用 果壳 役环境）漆膜附着力如表 4 和图 8 所示，不同固化剂

表4 用不同固化剂时涂层的性能
Table 4 Properties of coating prepared by different curing agents

项目 E10 E11 E12 E13 E14 E15
直接测试 10. 21 8. 97 11. 87 9. 85 6. 79 10. 34
附着力/MPa
180 ℃烘烤30 min 11. 63 10. 88 10. 73 10. 29 9. 91 9. 00

E10 E11 E12 E13 E14 E15

（a）— 接测试

E10 E11 E12 E13 E14 E15

（b）—180 ℃烘烤30 min后测试
图8 不同固化剂对漆膜附着力的影响
Fig. 8 Adhesion strength of coating prepared by different curing agents
118
