Page 118 - 2025年7月防腐蚀专辑

康瑞瑞等：钢桥面 装体系用环氧重防腐涂料制备与研究

步导致漆膜鼓泡，从而使整个 装体系失去防护效 UTM6104，深圳三思 科技股份有限公司 ；

果； 热拌沥青混凝土摊 时温度通常高达 160~ PosiTestAT 附着力测试仪： 菲斯高；恒温水浴箱：
185 ℃，要求环氧富锌漆具有良好的短时耐热冲击 HH-600，山东龙 工矿机械有限公司。
性，同时在 60 ℃下具有长期稳定性 。部分环氧富 1. 2 漆 及 锌环氧防腐涂料制备
[13]
锌漆在热拌环氧沥青混合料施工过程中的热环境下
1. 2. 1 漆制备
与体系中存在的活性物质反应导致涂层力学性能、
将环氧树脂 E51与 SLpu 分别以质量比 7∶1、5∶1、
状态稳定性等方面出现问题 。可见，开发柔韧性
[14]
3∶1、1∶1 和 1∶3 混合，再与 果壳油改性胺按 n（环氧
好、防腐性优异且适用于钢桥面服役环境的环氧重
基）∶n（胺基）=1∶1（后文均按此比例）制备不同 SLpu
防腐涂料非常有必要。
用量的清漆，分别命名为 E1、E2、E3、E4 和 E5。按上
本研究制备了一种高韧性非锌环氧重防腐涂
述操作，不添加SLpu，得清漆对比样E0。
料，通过在成膜物中引入具有互穿网络结构（IPN）或
将环氧树脂 E51 分别与 4 种二官能度的环氧树
海岛结构的聚氨酯改性双酚A环氧树脂，提高涂层的
脂增韧剂（TA）∶Dslu、NCEH、EPDa 和 EPDb 按
柔韧性和变形能力，同时通过低黏度增韧剂、柔性固
m（E51）∶m（TA）=9∶1混合，再与 果壳油改性胺制备含
化剂和配方设计相结合进一步提高涂层的柔韧性和
有不同增韧剂的环氧清漆，分别命名为E6、E7、E8和E9。
防腐性，使涂层满足钢桥面服役环境的苛刻要求，同
以 m（E51）∶m（SLpu）=5∶1混合树脂，再与不同固
时 免富锌涂料由于在高湿热、多露水存在条件下
化剂制备不同清漆。
过早失效的问题，具有一定的工程应用价值。
1. 2. 2 高 性 锌环氧重防腐涂料制备
1 实验部分 控制 PVC=0. 3，m（E51）∶m（SLpu）=5∶1，Dslu 用

量为树脂质量的 10%，按表 1 配方制备高韧性非锌环
1. 1 主要原料与仪器 氧重防腐涂料。

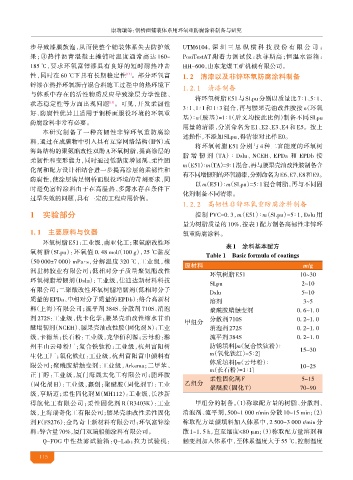

环氧树脂 E51：工业级，南亚化工；聚氨酯改性环
表1 涂料基本配方
氧树脂（SLpu）：环氧值 0. 48 mol/（100 g），25 ℃黏度 Table 1 Basic formula of coatings
（50 000±7 000） mPa·s，分解温度 320 ℃，工业级，株
原材料 m/g
世林胶业有限公司；低相对分子质量聚氨酯改性
环氧树脂E51 10~30
环氧树脂增韧剂（Dslu）：工业级，佳 达新材料科技
SLpu 2~10
有限公司；二聚酸改性环氧树脂增韧剂（低相对分子
Dslu 5~10
质量的 EPDa、中相对分子质量的 EPDb）：络合高新材 溶剂 3~5
料（上海）有限公司；流平剂 384S、分散剂 710S、消泡 聚 胺 触变剂 0. 6~1. 0
剂 272S：工业级，优卡化学； 果壳油改性缩水甘油 分散剂710S 0. 2~1. 0
甲组分
醚增韧剂（NCEH）、 果壳油改性胺（固化剂 N）：工业 消泡剂272S 0. 2~1. 0
级，卡德 ；长石粉：工业级，龙华 利源；云 粉： 流平剂384S 0. 2~1. 0
州丰山云 粉厂；复合铁钛粉：工业级，杭州富阳树 防锈填料[m（复合铁钛粉）∶
15~30
生化工厂；氧化铁红：工业级，杭州富阳富申颜料有 m（氧化铁红）=5∶2]
体质填料[m（云 粉）∶
限公司；聚 胺 触变剂：工业级，Arkema；二甲苯、 10~25
m（长石粉）=1∶1]
正丁醇：工业级， 门海晟太化工有限公司；脂环胺
柔性固化剂F 5~15
（固化剂 H）：工业级，赢创；聚醚胺（固化剂 T）：工业 乙组分
聚醚胺（固化T） 70~90
级，亨斯迈；柔性固化剂 M（MH112）：工业级，长沙新
得航化工有限公司；柔性固化剂 R（R3403K）：工业 甲组分的制备。（1）称取配方量的树脂、分散剂、
级，上海瑞 化工有限公司； 果壳油改性柔性固化 消泡剂、流平剂，500~1 000 r/min 分散 10~15 min；（2）
剂 F（FS276）：金岛 士新材料有限公司；环氧富锌涂 称取配方量颜填料加入体系中，2 500~3 000 r/min 分
料：锌含量70%， 门双瑞船舶涂料有限公司。 散 1~1. 5 h，直至细度≤80 μm；（3）称取配方量溶剂和
Q-FOG 中性盐雾试验箱：Q-Lab；拉力试验机： 触变剂加入体系中，至体系温度大于 55 ℃，控制温度

115
