Page 126 - 2025年7月防腐蚀专辑

刘银 等：没食子酸酯/改性苯丙防腐转锈乳胶的制备及性能研究

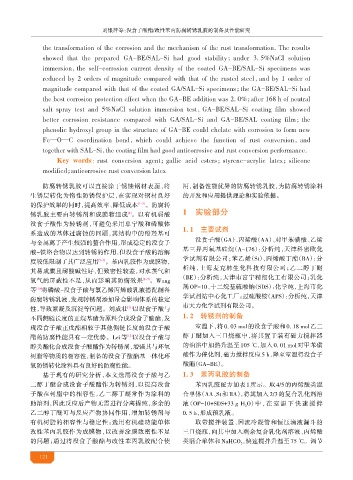

the transformation of the corrosion and the mechanism of the rust transformation. The results
showed that the prepared GA-BE/SAL-Si had good stability；under 3. 5%NaCl solution
t
immersion，he self-corrosion current density of the coated GA-BE/SAL-Si specimens was
reduced by 2 orders of magnitude compared with that of the rusted steel，and by 1 order of
magnitude compared with that of the coated GA/SAL-Si specimens；he GA-BE/SAL-Si had
t
a
the best corrosion protection effect when the GA-BE addition was 2. 0%；fter 168 h of neutral
salt spray test and 5%NaCl solution immersion test，GA-BE/SAL-Si coating film showed
better corrosion resistance compared with GA/SAL-Si and GA-BE/SAL coating film；the
phenolic hydroxyl group in the structure of GA-BE could chelate with corrosion to form new
Fe—O—C coordination bond，which could achieve the function of rust conversion，and
together with SAL-Si，he coating film had good anticorrosive and rust conversion performance.
t
Key words：rust conversion agent；gallic acid esters；styrene-acrylic latex；silicone

modified；nticorrosive rust conversion latex
a
防腐转锈乳胶可以直接涂于锈蚀钢材表面，将 用，制备性能优异的防腐转锈乳胶，为防腐转锈涂料
生锈层转化为惰性防锈保护层，在实现对钢材良好 的开发和应用提供理论和实验依据。
的保护效果的同时，提高效率、降低成本 [1-3] 。防腐转
锈乳胶主要由转锈剂和成膜物组成 。以有机弱酸 1 实验部分
[4]
没食子酸作为转锈剂，可 免采用单 酸和磷酸体 1. 1
系造成的基体过腐蚀的问题，其结构中的酚羟基可 主要试剂
没食子酸（GA）、丙烯酸（AA）、对甲苯磺酸、乙烯
与金属离子产生较强的螯合作用，形成稳定的没食子
基三异丙氧基硅烷（A-176）：分析纯，天津科密欧化
酸-铁络合物以达到转锈的作用，但没食子酸的溶解
学试剂有限公司；苯乙烯（St）、丙烯酸丁酯（BA）：分
度较低限制了其广泛应用 [5-7] 。苯丙乳胶作为成膜物，
析纯，上海麦克林生化科技有限公司；乙二醇丁醚
其易成膜且耐酸碱性好，但致密性较差，对水蒸气和
（BE）：分析纯，天津市富宇精细化工有限公司；乳化
氧气的屏蔽性不足，从而影响其防腐效果 [8-9] 。Wang
剂 OP-10、十二烷基硫酸钠（SDS）：化学纯，上海市化
等 将磷酸-没食子酸与氯乙烯丙烯酸乳液搭配制备
[10]
学试剂站中心化工厂；过硫酸铵（APS）：分析纯，天津
防腐转锈乳液，发现转锈剂添加量会影响体系的稳定
市天力化学试剂有限公司。
性，导致絮凝及沉淀等问题。刘 以没食子酸与
[11]
不同侧链长度的正烷基酯为原料合成没食子酸酯，发 1. 2 转 剂的制备
现没食子酸正戊酯相较于其他侧链长度的没食子酸 室温下，将 0. 03 mol的没食子酸和 0. 18 mol乙二
酯的防腐性能具有一定优势。Lei等 以没食子酸与 醇丁醚加入三口烧瓶中，将其置于装有磁力搅拌器
[12]
醇类酯化合成没食子酸酯作为转锈剂，增强其与环氧 的油浴中加热升温至 105 ℃，加入 0. 01 mol 对甲苯磺
树脂等物质的相容性，制备的没食子酸酯基一体化环 酸作为催化剂，磁力搅拌反应 5 h，降至室温得没食子
氧防锈转化涂料具有良好的防腐性能。 酸酯（GA-BE）。
基于现有的研究分析，本文选用没食子酸与乙 1. 3 苯丙乳胶的制备
二醇丁醚合成没食子酸酯作为转锈剂，以提高没食 苯丙乳胶配方如表 1所示。取 4/5的丙烯酸类混
子酸在树脂中的相容性，乙二醇丁醚常作为涂料的 合单体（AA、St 和 BA），将其加入 2/3 的复合乳化剂溶
助溶剂，因此反应后产物无需进行分离提纯，多余的 液（OP-10+SDS+33 g H O）中 ，在室温下快速搅拌
2
乙二醇丁醚可与反应产物协同作用，增加转锈剂与 0. 5 h，形成预乳液。
有机树脂的相容性与稳定性；选用有机硅功能单体 取带搅拌装置、回流冷凝管和恒压滴液漏斗的
改性苯丙乳胶作为成膜物，以改善涂膜致密性不足 三口烧瓶，向其中加入剩余复合乳化剂溶液、丙烯酸
的问题；通过将没食子酸酯与改性苯丙乳胶配合使 类混合单体和 NaHCO ，快速搅拌升温至 75 ℃。调节
3
121
