Page 65 - 涂层与防护2020-03完整版
P. 65
刘义，等：低温 TGIC 固化耐候性粉末涂料用聚酯树脂的合成及性能研究
式 （4）
式中：a 为固化度；ｔ 为反应时间；Ｔ 为绝对温度；K
（T）是固化速度常数，通常用 Arrhenius 公式表示：
式 （5）
Inβ
那么 式 （6）
带入数据可以的得到：
式 （7）
1/Tp×10 3
图 3-lnβ 对-1/Tp 作图线性回归
2.2.4 固化动力学方程在固化工艺中的应用
表 5 lnβ 对 1/Tp 作图线性拟合数据
根据固化动力学方程，求微分方程可以得到：
Intercept Slope Statistics
Value Error Value Error Adj.R-Square 式 （8）
26.335 8 1.258 96 -10.780 08 0.561 34 0.991 91
方程中带入不同的固化温度，可以模拟出不同温
在实际中被广泛采用，固化模型的表达式为： 度的固化程度与时间关系曲线如图 4 所示。

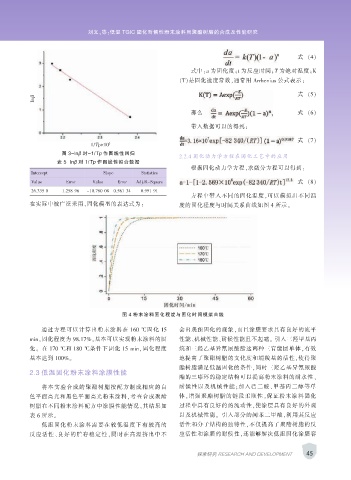

图 4 粉末涂料固化程度与固化时间模拟曲线
!!!!!!通过方程可以计算出粉末涂料在 160 ℃固化 15 会出现预固化的现象，而且涂膜要求具有良好的流平
min，固化程度为 98.17%，基本可以实现粉末涂料的固 性能、机械性能、耐候性能且不起霜。 引入三羟甲基丙
化。 在 170 ℃和 180 ℃条件下固化 15 min，固化程度 烷和三羟乙基异氰尿酸酯这两种三官能团单体，有效
基本达到 100%。 地提高了聚酯树脂的支化度和端羧基的活性，使得聚
酯树脂满足低温固化的条件，同时三羟乙基异氰尿酸
2.3 低温固化粉末涂料涂膜性能
酯的三嗪环的稳定结构可以提高粉末涂料的耐水性、
将本实验合成的聚酯树脂按配方制成相应的白 耐候性以及机械性能；加入己二酸、甲基丙二醇等单
色平面高光和黑色平面高光粉末涂料，考查合成聚酯 体，增强聚酯树脂的链段柔顺性，保证粉末涂料固化
树脂在不同粉末涂料配方中涂膜性能情况，其结果如 过程中具有良好的的流动性，使涂层具有良好的外观
表 6 所示。 以及机械性能。 引入部分的间苯二甲酸，利用其反应
低温固化粉末涂料需要在较低温度下有较高的 活性和分子结构的独特性，不仅提高了聚酯树脂的反
反应活性、良好的贮存稳定性，同时在高温挤出中不 应活性和涂膜的耐候性，还能够解决低温固化涂膜容
45
探索研究 RESEARCH AND DEVELOPMENT
