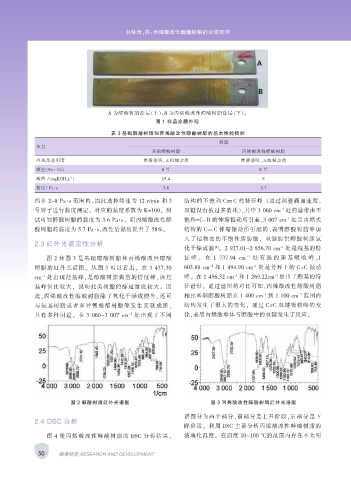

Page 70 - 涂层与防护2020-03完整版

刘佳琦，等：丙烯酸改性醇酸树脂的合成研究

A 为醇酸树脂涂层（上）；B 为丙烯酸改性醇酸树脂涂层（下）。
图 1 样品涂膜外观
表 3 基础醇酸树脂和丙烯酸改性醇酸树脂的基本性能指标
树脂
项目
基础醇酸树脂 丙烯酸改性醇酸树脂
外观及透明度 澄清透明，无机械杂质 澄清透明，无机械杂质
颜色（Fe- Co) 6 号 8 号
-1
酸值 /（mgKOH.g ） 15.4 8
黏度/ Pa · s 3.6 5.7

约在 2~8 Pa · s 范围内，因此选择转速为 12 r/min 和 3 结构的不饱和 C== C 的特征峰 （通过调整滴加速度，
-1
号转子进行黏度测定。 对应的黏度系数为 K=100。 测 双键没有被过多消耗），其中 3 060 cm 处的谱带由不
-1
试可知醇酸树脂的黏度为 3.6 Pa · s， 而丙烯酸改性醇 饱和=C-H 的伸缩振动所引起，3 007 cm 处是由顺式
酸树脂的黏度为 5.7 Pa · s，改性后黏度提升了 58%。 结构的 C== C 伸缩振动所引起的，表明醇酸树脂中加
入了植物油的不饱和脂肪酸， 双键提供醇酸树脂氧
2.3 红外光谱定性分析
-1
[4]
化干燥成膜 。 2 927.01~2 856.70 cm 处是烷基的特
图 2 和图 3 是基础醇酸树脂和丙烯酸改性醇酸 征 峰 。 在 1 737.94 cm -1 处 有 强 的 羰 基 吸 收 峰 ，1
-1
-1
树脂的红外光谱图。 从图 3 可以看出， 在 3 437.30 603.88 cm 和 1 494.90 cm 处是芳环上的 C=C 振动
-1
-1
-1
cm 处出现羟基峰，是醇酸树脂典型的特征峰，该羟 峰。 在 1 456.32 cm 和 1 269.22cm 处出了酯基的特
基峰值比较大， 说明此类树脂的醇超量比较大。 因 征谱带。 通过谱图的对比可知，丙烯酸改性醇酸树脂
-1
-1
此，丙烯酸改性醇酸树脂除了氧化干燥成膜外，还可 相比基础醇酸树脂在 1 400 cm 到 1 100 cm 范围内
与氨基树脂或 者 多异 氰酸 醋 树脂 等发 生 交联 成膜 ， 结构发生了很大的变化， 通过 C=C 双键吸收峰的变
具有多种用途。 在 3 060~3 007 cm -1 处出现了不同 化，表明丙烯酸单体与醇酸中的双键发生了反应。

图 2 醇酸树脂红外光谱图 图 3 丙烯酸改性醇酸树脂红外光谱图

谱图分为两个部分，前部分是上升阶段，后部分是下
2.4 DSC 分析
降阶段。 利用 DSC 主要分析丙烯酸改性醇酸树脂的
图 4 是丙烯酸改性醇酸 树 脂的 DSC 分析 结 果。 玻璃化温度。 在温度 10~100 ℃的范围内存在不太明

50 探索研究 RESEARCH AND DEVELOPMENT
