杨斌，等：TEKLA 软件在防腐防火结算中的应用与分析

而有效地进行钢结构工程的可视化管理。 软件自身携 作能够达到的详细程度。 在建模过程中，根据以往施
带的一些辅助性功能例如杆件类型筛选、 对象组归 工结算经验，建议对每一根杆件进行独立编号，方便
类、钢结构质量和面积统计等功能，能够很好地为后 后续面积统计过程中进行相关校核。
续相关技术性工作例如油漆采购、工作量汇总、实时 模型建立完成之后便可以对模型中的每一根杆件
进度计划、工程结算等提供大量有效数据。 进行面积统计工作。 通常利用模型中的图纸和报告功
[2]
能中的创建报告 ，生成带有杆件或构件信息的零件
2 TEKLA 软件在结算中的应用方法 清单，清单中可包含该杆件面积。 如果只是粗略统计
整个模块的整体面积，则可以直接利用工具中的查询
在使用 TEKLA 软件进行面积统计过程中，需要完 重心功能进行一键统计。 通常在项目开工之前，对油
成的最基础工作，即按照设计图纸进行了相关钢结构 漆用量估算时，使用该功能较多。 利用 TEKLA 模型统
[1]
模块的建模工作 。 模型是一切计算分析的基础。 在实 计出来的面积可以精确到平方厘米，需将单位转换为
际应用过程中，建模的准确程度直接决定了下一步工 平方米。

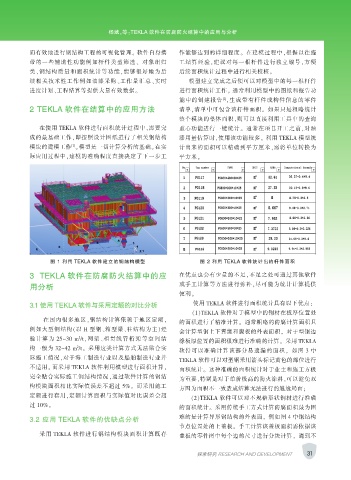

图 1 利用 TEKLA 软件建立的钢结构模型 图 2 利用 TEKLA 软件统计出的杆件面积

3 TEKLA 软件在防腐防火结算中的应 在优点也会有少量的不足，不足之处可通过其他软件
用分析 或手工计算等方法进行弥补，尽可能为统计计算提供
便利。
3.1 使用 TEKLA 软件与采用定额的对比分析 使用 TEKLA 软件进行面积统计具有以下优点：
（1）TEKLA 软件对于模型中的钢材在板厚位置处
在国内很多地区，钢结构计算依赖于地区定额，
的面积进行了精准计算。 通常粗略的防腐计算面积只
例如大型钢结构（以 H 型钢、箱型梁、柱结构为主）经
会计算型钢上下翼缘和腹板的外表面积， 对于型钢边
验计算为 25~30 m /t，网架、相贯线管桁 架 等空 间结
2
缘板厚位置的面积很难进行准确的计算。 采用 TEKLA
2
构一般为 32~42 m /t。 采用这类计算方式无法贴合实
软件可以准确计算该部分易遗漏的面积， 如图 3 中
际施工情况，对于海工制造行业以及船舶制造行业并
TEKLA 软件可以对型钢采用箭头标记黄色的部位进行
不适用。 而采用 TEKLA 软件利用模型进行面积计算，
面积统计。 这种准确的面积统计对于业主和施工方极
完全贴合实际施工钢结构情况，通过软件计算的钢结
为重要，特别是对于单价极高的防火涂料，可以避免双
构模块面积相比实际值误差不超过 5%。 而采用施工
方因为面积不一致造成结算无法进行的尴尬局面；
定额进行套用，定额计算面积与实际值对比误差会超
（2）TEKLA 软件可以对不规格形状钢材进行准确
过 10%。
的面积统计。 采用传统手工方式计算防腐面积最为困
难的是计算异形钢结构的外表面， 例如图 4 中钢结构
3.2 应用 TEKLA 软件的优缺点分析
节点位置处的上盖板。 手工计算该盖板面积需依据该
采用 TEKLA 软件进行钢结构模块面积计算既存 盖板的零件图中每个边的尺寸进行分块计算， 遇到不
