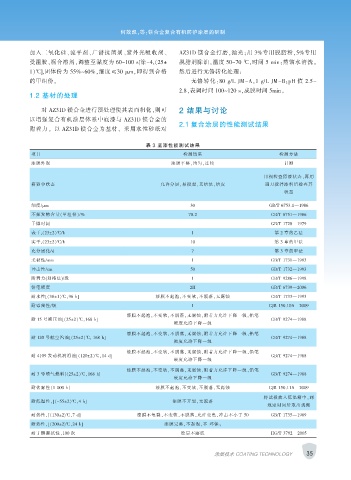

Page 51 - 《涂层与防护》2019年第12期

何效凯，等：镁合金复合有机防护涂层的研制

加入二氧化硅、流平剂、广谱抗菌剂、紫外光吸收剂、 AZ31D 镁合金打磨，抛光；用 3%专用脱脂粉，5%专用
受阻胺、混合溶剂，调整至黏度为 60~100 s[涂-4,（25± 脱脂剂除油，温度 50~70 ℃，时间 5 min；蒸馏水清洗。
1）℃],固体份为 55%~60%，细度≤30 μm，即得到合格 然后进行无铬转化处理：
的甲组份。 无铬转化：80 g/L JM-A，1 g/L JM-B；pH 值 2.5-
2.8，表调时间 100~120 s，成膜时间 5min。
1.2 基材的处理

对 AZ31D 镁合金进行预处理使其表面粗化，则可 2 结果与讨论
以增强复合有机涂层体系中底漆与 AZ31D 镁合金的
2.1 复合涂层的性能测试结果
附着力。 以 AZ31D 镁合金为基材， 采用水性砂纸对

表 3 底漆性能测试结果
项目 检测结果 检测方法
漆膜外观 漆膜平整，均匀，连续 目测

目视检查原漆状态，再用
容器中状态 允许分层，易搅起，无结块，结皮 调刀搅拌漆料后检查其
状态

细度/μm 30 GB/T 6753.1—1986
不挥发物含量（甲组份）/% 70.2 GB/T 6751—1986
干燥时间 GB/T 1728—1979
表干,（23±2）℃/h 1 第 2 章的乙法
实干,（23±2）℃/h 10 第 3 章的甲法
充分固化/d 7 第 3 章的甲法
柔韧性/mm 1 GB/T 1731—1993
冲击性/cm 50 GB/T 1732—1993
附着力(划格法)/级 1 GB/T 9286—1998
铅笔硬度 2H GB/T 6739—2006
耐水性[（38±1）℃，96 h] 漆膜不起泡，不变软，不脱落，无腐蚀 GB/T 1733—1993
耐霉菌性/级 1 GJB 150.10A—2009
漆膜不起泡，不变软，不脱落，无腐蚀，附着力允许下降一级，铅笔
耐 15 号液压油[（25±2）℃，168 h] GB/T 9274—1988
硬度允许下降一级
漆膜不起泡，不变软，不脱落，无腐蚀，附着力允许下降一级，铅笔
耐 120 号航空汽油[（25±2）℃, 168 h] GB/T 9274—1988
硬度允许下降一级
漆膜不起泡，不变软，不脱落，无腐蚀，附着力允许下降一级，铅笔
耐 4109 发动机润滑油[（120±2）℃，14 d] GB/T 9274—1988
硬度允许下降一级
漆膜不起泡，不变软，不脱落，无腐蚀，附着力允许下降一级，铅笔
耐 3 号喷气燃料[（25±2）℃，168 h] GB/T 9274—1988
硬度允许下降一级
耐盐雾性（1 000 h） 漆膜不起泡，不变软，不脱落，无腐蚀 GJB 150.11A—2009
将试板放入低温箱中，到
耐低温性，[（－55±2）℃，4 h] 漆膜不开裂，无脱落
规定时间后取出观测
耐热性，[（130±2)℃，7 d] 漆膜不龟裂，不变软，不脱落，允许变色，冲击不小于 50 GB/T 1735—1989
耐热性，[（200±2)℃，24 h] 漆膜完整，不起泡，不 环保；
耐丁酮擦拭性，100 次 涂层不露底 HG/T 3792—2005

35
涂层技术 COATING TECHNOLOGY
