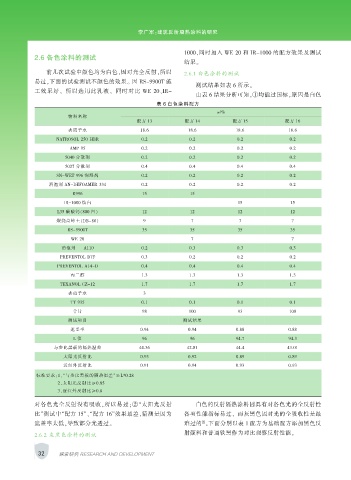

Page 48 - 涂层与防护2019-04

李广军：建筑反射隔热涂料的研究

1000、同时加入 WE 20 和 IR-1000 的配方效果及测试
2.6 各色涂料的测试
结果。
前几次试验中颜色均为白色，因对光全反射，所以 2.6.1 白色涂料的测试
易过，下面的试验测试不颜色的效果。 因 RS-9900T 施
测试结果如表 6 所示。
工效果好， 所以选用此乳液， 同时对比 WE 20、IR-
由表 6 结果分析可知，①均能过国标，原因是白色
表 6 白色涂料配方
w/%
物料名称
配方 13 配方 14 配方 15 配方 16
去离子水 18.6 18.6 18.6 18.6
NATROSOL 250 HBR 0.2 0.2 0.2 0.2
AMP 95 0.2 0.2 0.2 0.2
5040 分散剂 0.2 0.2 0.2 0.2
5027 分散剂 0.4 0.4 0.4 0.4
SN-WET 996 润湿剂 0.2 0.2 0.2 0.2
消泡剂 AN-DEFOAMER 334 0.2 0.2 0.2 0.2
R996 15 15
IR-1000 钛白 15 15
L35 碳酸钙（800 目） 12 12 12 12
煅烧高岭土（DB-80） 9 7 7 7
RS-9900T 35 35 35 35
WE 20 7 7
消泡剂 A110 0.2 0.3 0.3 0.3
PREVENTOL D7F 0.3 0.2 0.2 0.2
PREVENTOL A14-D 0.4 0.4 0.4 0.4
丙二醇 1.3 1.3 1.3 1.3
TEXANOL CZ-12 1.7 1.7 1.7 1.7
去离子水 3
TT 935 0.1 0.1 0.1 0.1
合计 98 100 93 100
测试项目 测试结果
遮盖率 0.94 0.94 0.88 0.88
L 值 96 96 94.7 94.3
与参比黑板的隔热温差 44.36 42.81 44.4 43.01
太阳光反射比 0.93 0.92 0.89 0.89
近红外反射比 0.91 0.94 0.93 0.93
标准要求：1、“与参比黑板的隔热温差”≥L*0.28
2、太阳光反射比≥0.85
3、近红外反射比≥0.8
对各色光全反射没有吸收，所以易过；②“太阳光反射 白色的反射隔热涂料因具有对各色光的全反射性
比”测试中“配方 15”、“配方 16”效果最差，猜测是因为 各项性能指标易过， 而灰黑色因对光的全吸收性是最
[2]
遮盖率太低，导致部分光透过。 难过的 。下面分别以表 1 配方为基础配方添加黑色反
射颜料和普通铁黑作为对比观察反射性能。
2.6.2 灰黑色涂料的测试

32 探索研究 RESEARCH AND DEVELOPMENT
