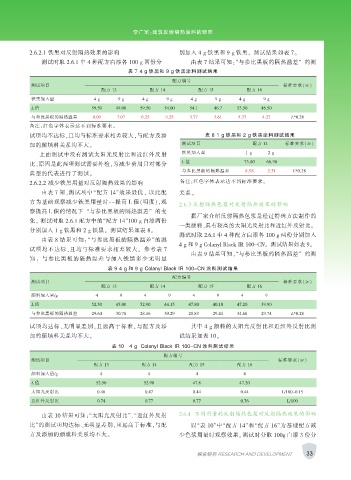

Page 49 - 涂层与防护2019-04

李广军：建筑反射隔热涂料的研究

2.6.2.1 铁黑对反射隔热效果的影响 别加入 4 g 铁黑和 9 g 铁黑。 测试结果如表 7。
测试时取 2.6.1 中 4 种配方白漆各 100 g 两份分 由表 7 结果可知：“与参比黑板的隔热温差” 的测
表 7 4 g 铁黑和 9 g 铁黑涂料测试结果
配方编号
测试项目 标准要求（≥）
配方 13 配方 14 配方 15 配方 16
铁黑加入量 4 g 9 g 4 g 9 g 4 g 9 g 4 g 9 g
L 值 59.50 49.00 59.50 54.00 54.1 46.7 53.50 46.50
与参比黑板的隔热温差 0.09 7.07 6.25 9.25 3.77 3.61 5.37 4.27 L*0.28
备注：红色字体表示达不到标准要求。
试项均不达标，且均与标准要求相差较大，与配方及添 表 8 1 g 铁黑和 2 g 铁黑涂料测试结果
加的颜填料关系均不大。 测试项目 配方 14 标准要求（≥）
上面测试中没有测试太阳光反射比和近红外反射 铁黑加入量 1 g 2 g
比，原因是此两项测试需要外检，为减少费用只对部分 L 值 73.80 66.90
与参比黑板的隔热温差 8.98 2.51 L*0.28
典型的代表进行了测试。
2.6.2.2 减少铁黑用量对反射隔热效果的影响 备注：红色字体表示达不到标准要求。
由表 7 知，测试项中“配方 14”效果最优， 以此配 关系。
方为基础观察减少铁黑用量时--提高 L 值（明度），观
2.6.3 反射隔热色浆对反射隔热效果的影响
察提高 L 值的情况下 “与参比黑板的隔热温差” 的变
据厂家介绍反射隔热色浆是经过特殊方法制作的
化。 测试时取 2.6.1 配方中的“配方 14”100 g 白漆两份
一类颜料，具有较高的太阳光反射比和近红外反射比。
分别加入 1 g 铁黑和 2 g 铁黑。 测试结果如表 8。
测试时取 2.6.1 中 4 种配方白漆各 100 g 两份分别加入
由表 8 结果可知：“与参比黑板的隔热温差”的测
4 g 和 9 g Colanyl Black IR 100-CN。 测试结果如表 9。
试项均不达标，且均与标准要求相差较大。 参考表 7
由表 9 结果可知，“与参比黑板的隔热温差” 的测
知： 与参比黑板的隔热温差与加入铁黑多少无明显
表 9 4 g 和 9 g Colanyl Black IR 100-CN 涂料测试结果
配方编号
测试项目 标准要求（≥）
配方 13 配方 14 配方 15 配方 16
颜料加入量/g 4 9 4 9 4 9 4 9
L 值 52.50 45.00 52.90 44.15 47.80 40.10 47.20 39.90
与参比黑板的隔热温差 29.64 30.78 28.46 30.29 28.83 29.44 34.68 29.74 L*0.28

试项均达标、无明显差别，且远高于标准，与配方及添 其中 4 g 颜料的太阳光反射比和近红外反射比测
加的颜填料关系均不大。 试结果如表 10。
表 10 4 g Colanyl Black IR 100-CN 涂料测试结果
配方编号
测试项目 标准要求（≥）
配方 13 配方 14 配方 15 配方 16
颜料加入量/g 4 4 4 4
L 值 52.50 52.90 47.8 47.20
太阳光反射比 0.46 0.47 0.44 0.44 L/100-0.15
近红外反射比 0.74 0.77 0.77 0.76 L/100

由表 10 结果可知：“太阳光反射比”、“近红外反射 2.6.4 不同用量的反射隔热色浆对反射隔热效果的影响
比”的测试项均达标、无明显差别，且远高于标准，与配 以“表 10”中“配方 14”和“配方 16”为基础配方减
方及添加的颜填料关系均不大。 少色浆用量时观察效果。 测试时分取 100g 白漆 3 份分

探索研究 RESEARCH AND DEVELOPMENT 33
