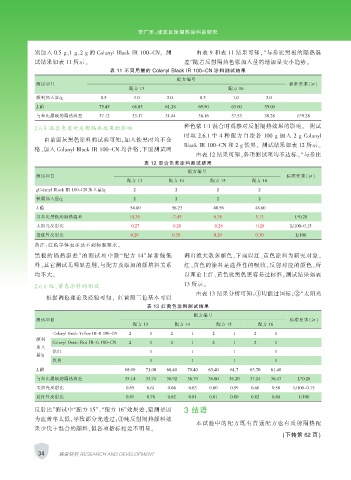

Page 50 - 涂层与防护2019-04

李广军：建筑反射隔热涂料的研究

别加入 0.5 g、1 g、2 g 的 Colanyl Black IR 100-CN。 测 由表 9 和表 11 结果可知，“与参比黑板的隔热温
试结果如表 11 所示。 差”随着反射隔热色浆加入量的增加呈变小趋势。
表 11 不同用量的 Colanyl Black IR 100-CN 涂料测试结果
配方编号
测试项目 标准要求（≥）
配方 13 配方 16
颜料加入量/g 0.5 1.0 2.0 0.5 1.0 2.0
L 值 75.45 68.85 61.28 69.90 63.00 55.00
与参比黑板的隔热温差 37.12 33.17 31.44 38.16 37.53 38.28 L*0.28

种色浆 1∶1 混合时观察对反射隔热效果的影响。 测试
2.6.5 混合色浆对反射隔热效果的影响
时取 2.6.1 中 4 种配方白漆各 100 g 加入 2 g Colanyl
由前面灰黑色涂料的试验可知，加入铁黑时均不合
Black IR 100-CN 和 2 g 铁黑。 测试结果如表 12 所示。
格，加入 Colanyl Black IR 100-CN 均合格，下面测试两
由表 12 结果可知，各项测试项均不达标。“与参比
表 12 混合色浆涂料测试结果
配方编号
测试项目 标准要求（≥）
配方 13 配方 14 配方 15 配方 16
gColanyl Black IR 100-CN 加入量/g 2 2 2 2
铁黑加入量/g 2 2 2 2
L 值 54.80 56.23 48.56 48.60
与参比黑板的隔热温差 10.38 -7.45 6.38 5.13 L*0.28
太阳光反射比 0.27 0.28 0.28 0.28 L/100-0.15
近红外反射比 0.29 0.30 0.29 0.30 L/100
备注：红色字体表示达不到标准要求。
黑板的隔热温差”的测试项中除“配方 14”异常偏低 调出绝大数多颜色，下面以红、黄色涂料为研究对象。
外，其它测试无明显差别，与配方及添加的颜填料关系 红、黄色的涂料是选择性的吸收，反射对应的颜色，所
均不大。 以理论上红、黄色比黑色更容易过标准。测试结果如表

2.6.6 红、黄色涂料的测试 13 所示。
由表 13 结果分析可知：①均能过国标；②“太阳光
根据调色理论及经验可知， 红黄黑三色基本可以
表 13 红黄色涂料测试结果
配方编号
测试项目 标准要求（≥）
配方 13 配方 14 配方 15 配方 16
Colanyl Oxide Yellow IR-R 100-CN 2 1 2 1 2 1 2 1
颜料
Colanyl Oxide Red IR-G 100-CN 2 1 2 1 2 1 2 1
加入
铁红 1 1 1 1
量/g
铁黄 1 1 1 1
L 值 68.00 71.00 68.40 70.40 63.40 61.7 63.70 61.40
与参比黑板的隔热温差 35.14 33.74 36.92 36.79 36.60 36.20 37.24 36.47 L*0.28
太阳光反射比 0.65 0.61 0.64 0.63 0.60 0.59 0.60 0.58 L/100-0.15
近红外反射比 0.81 0.78 0.82 0.81 0.81 0.80 0.82 0.80 L/100

反射比”测试中“配方 15”、“配方 16”效果差，猜测是因 3 结语
为遮盖率太低，导致部分光透过；③纯反射隔热颜料效
本试验中的配方既有普通配方也有反射隔热配
果少优于混合的颜料，但各项指标相差不明显。
（下转第 62 页）

34 探索研究 RESEARCH AND DEVELOPMENT
