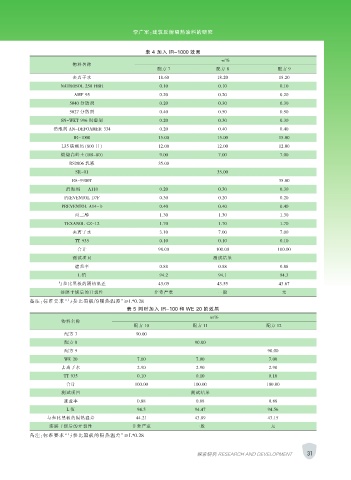

Page 47 - 涂层与防护2019-04

李广军：建筑反射隔热涂料的研究

表 4 加入 IR-1000 效果
w/%
物料名称
配方 7 配方 8 配方 9
去离子水 18.60 18.20 18.20
NATROSOL 250 HBR 0.10 0.10 0.10
AMP 95 0.20 0.20 0.20
5040 分散剂 0.20 0.30 0.30
5027 分散剂 0.40 0.50 0.50
SN-WET 996 润湿剂 0.20 0.30 0.30
消泡剂 AN-DEFOAMER 334 0.20 0.40 0.40
IR-1000 15.00 15.00 15.00
L35 碳酸钙（800 目） 12.00 12.00 12.00
煅烧高岭土（DB-80） 9.00 7.00 7.00
RS2806 乳液 35.00
SR-01 35.00
RS-9900T 35.00
消泡剂 A110 0.20 0.30 0.30
PREVENTOL D7F 0.30 0.20 0.20
PREVENTOL A14-D 0.40 0.40 0.40
丙二醇 1.30 1.30 1.30
TEXANOL CZ-12 1.70 1.70 1.70
去离子水 3.10 7.00 7.00
TT 935 0.10 0.10 0.10
合计 98.00 100.00 100.00
测试项目 测试结果
遮盖率 0.88 0.88 0.88
L 值 94.2 94.1 94.3
与参比黑板的隔热温差 43.05 43.55 43.67
漆膜干燥后的开裂性 非常严重 一般 无
备注：标准要求“与参比黑板的隔热温差”≥L*0.28
表 5 同时加入 IR-100 和 WE 20 的效果
w/%
物料名称
配方 10 配方 11 配方 12
配方 7 90.00
配方 8 90.00
配方 9 90.00
WE 20 7.00 7.00 7.00
去离子水 2.90 2.90 2.90
TT 935 0.10 0.10 0.10
合计 100.00 100.00 100.00
测试项目 测试结果
遮盖率 0.88 0.88 0.88
L 值 94.5 94.47 94.56
与参比黑板的隔热温差 44.21 43.89 43.15
漆膜干燥后的开裂性 非常严重 一般 无
备注：标准要求“与参比黑板的隔热温差”≥L*0.28

探索研究 RESEARCH AND DEVELOPMENT 31
