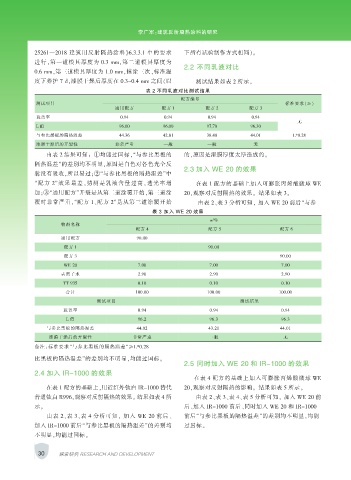

Page 46 - 涂层与防护2019-04

李广军：建筑反射隔热涂料的研究

25261—2018 建筑用反射隔热涂料》6.3.3.1 中的要求 下所有试验制作方式相同）。
进行，第一道模具厚度为 0.3 mm，第二道模具厚度为
2.2 不同乳液对比
0.6 mm，第三道模具厚度为 1.0 mm，抹涂三次，标准温
度下养护 7 d，漆膜干燥后厚度在 0.3~0.4 mm 之间（以 测试结果如表 2 所示。
表 2 不同乳液对比测试结果
配方编号
测试项目 标准要求（≥）
通用配方 配方 1 配方 2 配方 3
遮盖率 0.94 0.94 0.94 0.94
无
L 值 96.00 96.00 97.70 96.30
与参比黑板的隔热温差 44.36 42.81 38.40 44.01 L*0.28
漆膜干燥后的开裂性 非常严重 一般 一般 无
由表 2 结果可知： ①均能过国标，“与参比黑板的 的，原因是湿膜厚度太厚造成的。
隔热温差”的差别均不明显，原因是白色对各色光全反
2.3 加入 WE 20 的效果
射没有吸收，所以易过；②“与参比黑板的隔热温差”中
“配方 2”效果最差，猜测是乳液含量过高，透光率增 在表 1 配方的基础上加入可膨胀丙烯酸微球 WE
加；③“通用配方”开裂是从第二道涂覆开始，第三道涂 20，观察对反射隔热的效果。 结果如表 3。
覆时非常严重，“配方 1、配方 2”是从第三道涂覆开始 由表 2、表 3 分析可知， 加入 WE 20 前后“与参
表 3 加入 WE 20 效果
w/%
物料名称
配方 4 配方 5 配方 6
通用配方 90.00
配方 1 90.00
配方 3 90.00
WE 20 7.00 7.00 7.00
去离子水 2.90 2.90 2.90
TT 935 0.10 0.10 0.10
合计 100.00 100.00 100.00
测试项目 测试结果
遮盖率 0.94 0.94 0.94
L 值 96.2 96.3 96.3
与参比黑板的隔热温差 44.02 43.21 44.01
漆膜干燥后的开裂性 非常严重 一般 无
备注：标准要求“与参比黑板的隔热温差”≥L*0.28

比黑板的隔热温差”的差别均不明显，均能过国标。
2.5 同时加入 WE 20 和 IR-1000 的效果
2.4 加入 IR-1000 的效果
在表 4 配方的基础上加入可膨胀丙烯酸微球 WE
在表 1 配方的基础上，用近红外钛白 IR-1000 替代 20，观察对反射隔热的影响。 结果如表 5 所示。
普通钛白 R996，观察对反射隔热的效果。 结果如表 4 所 由表 2、表 3、表 4、表 5 分析可知， 加入 WE 20 前
示。 后、加入 IR-1000 前后、同时加入 WE 20 和 IR-1000
由表 2、表 3、表 4 分析可知， 加入 WE 20 前后、 前后“与参比黑板的隔热温差”的差别均不明显，均能
加入 IR-1000 前后“与参比黑板的隔热温差”的差别均 过国标。
不明显，均能过国标。

30 探索研究 RESEARCH AND DEVELOPMENT
