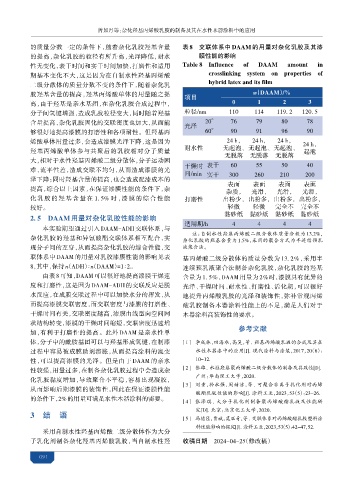

Page 94 - 2025水性涂料虚拟专辑

曾如月等：杂化羟基丙烯酸乳胶的制备及其在水性木器涂料中的应用

的质量分数一定的条件下，随着杂化乳胶羟基含量 表8 体系中 DAAM 的用量对 化乳胶及 漆
的提高，杂化乳胶的粒径有所升高，光泽降低，耐水 膜性能的影响
性无变化，表干时间和实干时间加快，打磨性和适用 Table 8 Influence of DAAM amount in
crosslinking system on properties of
期基本变化不大，这是因为在自制水性羟基丙烯酸
hybrid latex and its film
二级分散体的质量分数不变的条件下，随着杂化乳
/
胶羟基含量的提高，羟基丙烯酸单体的用量随之提 项目 w（DAAM）
高，由于羟基是亲水基团，在杂化乳胶合成过程中， 0 1 2 3
分子间氢键增强，造成乳胶粒径变大，同时随着羟基 粒径/nm 110 114 119. 2 120. 5
含量提高，杂化乳胶固化的交联密度也加大，从而能 20° 76 79 80 78
光泽
够很好地提高漆膜的打磨性和各项耐性。但羟基丙 60° 90 91 96 90
烯酸单体用量过多，会造成漆膜光泽下降，这是因为 24 h， 24 h， 24 h， 24 h，
耐水性 无起泡、无起泡、无起泡、
羟基丙烯酸单体参与共聚后的乳胶相对分子质量 起泡
无脱落 无脱落 无脱落
大，相对于水性羟基丙烯酸二级分散体，分子运动困
干燥时 表干 60 55 50 40
难，流平性差，造成交联不均匀，从而造成漆膜的光
间/min 实干 300 260 210 200
泽下降；同时羟基含量的提高，也会造成配漆成本的
表面 表面 表面 表面
提高，综合以上因素，在保证漆膜性能的条件下，杂
杂质， 光滑， 光滑， 光滑，
化乳胶的羟基含量在 1. 5% 时 ，漆膜的综合性能 打磨性 出粉少，出粉多，出粉多，出粉多，
较好。 轻微 轻微 完全不 完全不
黏砂纸 黏砂纸 黏砂纸 黏砂纸
2. 5 DAAM用量对杂化乳胶性能的影响
适用期/h 4 4 4 4
本实验期望通过引入 DAAM-ADH 交联体系，与
注：自制水性 酸二级分散体 量分 为 13.2%，
杂化乳胶的羟基和异氰酸酯交联体系相互配合，实 化 的 含量为 1.5%，采用的聚合方 为
现分子间的互穿，从而提高杂化乳胶的综合性能，交 液聚合法。
联体系中 DAAM 的用量对乳胶漆膜性能的影响见表 基丙烯酸二级分散体的质量分数为 13. 2 ，采用半
8，其中，保持n（ADH）∶n（DAAM）=1∶2。 连续预乳液聚合法制备杂化乳胶，杂化乳胶的羟基
由表 8 可知，DAAM 可以很好地提高漆膜干燥速 含量为 1. 5 ，DAAM 用量为 2 时，漆膜具有优异的
度和打磨性，这是因为 DAAM-ADH 的交联反应是脱 光泽、干燥时间、耐水性、打磨性、活化期，可以很好
水反应，在成膜交联过程中可以加快水分的挥发，从 地提升丙烯酸乳胶的光泽和装饰性， 补常规丙烯
而提高漆膜交联密度，而交联密度与漆膜的打磨性、 酸乳胶制备木器涂料性能上的不足，满足人们对于
干燥时间有关，交联密度越高，漆膜由线型向空间网 木器涂料高装饰性的要求。
状结构转变，漆膜的干燥时间缩短，交联密度迅速增
参考文献
加，有利于打磨性的提高。此外 DAAM 是亲水性单
体，分子中的酰胺基团可以与羟基形成氢键，在制漆 [ 1 ] 李成林，田海水，高昊，等. 羟基丙烯酸乳液的合成及其在
过程中容易被成膜助剂溶胀，从而提高涂料的流变 水性木器漆中的应用[J]. 现代涂料与涂装，2017，20（6）：
性，可以提高漆膜的光泽。但是由于 DAAM 的亲水 10-12.
性较强，用量过多，在制备杂化乳胶过程中会造成杂 [ 2 ] 张雄. 水性羟基聚丙烯酸二级分散体的制备及其改性[D].
化乳胶黏度增加，导致聚合不平稳，容易出现凝胶， 广州：华南理工大学，2020.
[ 3 ] 刘 ，孙永强，周 洁，等 . 可聚合非离子乳化剂对丙烯
从而影响后期漆膜的装饰性，因此在保证漆膜性能
酸酯乳胶性能的影响[J]. 涂料工业，2023，53（5）：23-26.
的条件下，2%的用量可满足水性木器涂料的需要。
[ 4 ] 张泽琪 . 大分子乳化剂制备聚丙烯酸酯乳液及性能研
究[D]. 北京：北京化工大学，2020.
3 结 语 [ 5 ] 冯德 ，贾斌，莫 ，等. 交联体系对丙烯酸酯乳胶塑料涂

料性能影响的探究[J]. 涂料工业，2023，53（5）：42-47，52.
采用自制水性羟基丙烯酸二级分散体作为大分
子乳化剂制备杂化羟基丙烯酸乳胶，当自制水性羟 收稿日期 2024-04-25（修改稿）

0 1
