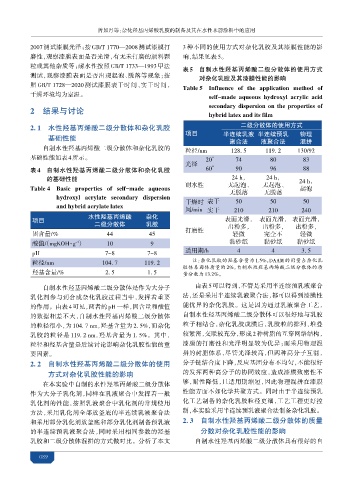

Page 92 - 2025水性涂料虚拟专辑

曾如月等：杂化羟基丙烯酸乳胶的制备及其在水性木器涂料中的应用

2007 测试漆膜光泽；按 GB/T 1770—2008 测试漆膜打 3 种不同的使用方式对杂化乳胶及其漆膜性能的影
磨性，观察漆膜表面是否光滑，有无未打磨的颜料颗 响，结果见表5。
粒或其他杂质等；耐水性按照 GB/T 1733—1993 甲法
表5 自制水性 基丙烯酸 级分散体的 用方式
测试，观察漆膜表面是否出现起泡、脱落等现象；按
对 化乳胶及 漆膜性能的影响
照 GB/T 1728—2020 测试漆膜表干时间、实干时间， Table 5 Influence of the application method of
干燥环境均为室温。 self-made aqueous hydroxyl acrylic acid
secondary dispersion on the properties of
2 结果与讨论 hybrid latex and its film

2. 1 水性羟基丙烯酸 级分 体和杂化乳胶 级分散体的 用方式
项目 乳液 乳 物
基础性能
聚合法 液聚合法 混拼
自制水性羟基丙烯酸二级分散体和杂化乳胶的
粒径/nm 128. 5 119. 2 130/92
基础性能如表 4所示。 20° 74 80 83
光泽
表4 自制水性 基丙烯酸 级分散体和 化乳胶 60° 90 96 88
的基础性能 24 h， 24 h， 24 h，
Table 4 Basic properties of self-made aqueous 耐水性 无起泡、 无起泡、 起泡
无脱落
无脱落
hydroxyl acrylate secondary dispersion
and hybrid acrylate latex 干燥时 表干 50 50 50
间/min 实干 210 210 240
水性 基丙烯酸 化
项目 表面光滑， 表面光滑， 表面光滑，
级分散体 乳胶 出粉多， 出粉多， 出粉多，
打磨性
固含量/ 44 45 轻微 完全不 轻微
酸值/（mgKOH·g ） 10 9 黏砂纸 黏砂纸 黏砂纸
-1
适用期/h 4 4 3. 5
pH 7~8 7~8
注： 化 的 含量为 1.5%，DAAM 的用量 化
粒径/nm 104. 7 119. 2
体 固体 量的 2%，自制水性 酸二级分散体的
羟基含量/% 2. 5 1. 5 量分 为13.2%。
自制水性羟基丙烯酸二级分散体是作为大分子 由表 5 可以得到，不管是采用半连续预乳液聚合
乳化剂参与到合成杂化乳胶过程当中，发挥着重要 法，还是采用半连续乳液聚合法，都可以得到漆膜性
的作用。由表 4 可见，两者的 pH 一样，固含量和酸值 能优异的杂化乳胶。这是因为通过乳液聚合工艺，
的数据相差不大，自制水性羟基丙烯酸二级分散体 自制水性羟基丙烯酸二级分散体可以很好地与乳胶
的粒径很小，为 104. 7 nm，羟基含量为 2. 5%，而杂化 粒子相结合，杂化乳胶成膜后，乳胶粒的排列、堆叠
乳胶的粒径是 119. 2 nm，羟基含量为 1. 5%。其中， 较紧密，交联较充分，形成 2种树脂的互穿网络结构，
粒径和羟基含量是后续讨论影响杂化乳胶性能的重 漆膜的打磨性和光泽明显较为优异；而采用物理混
要因素。 拼的树脂体系，尽管光泽较高，但两种高分子互混，
2. 2 自制水性羟基丙烯酸 级分 体的 用 分子链结合度下降，反应基团分布不均匀，不能很好

对杂化乳胶性能的影响 的发挥两种高分子的协同效应，造成漆膜致密性不
够，耐性降低，且适用期缩短，因此物理混拼在漆膜
在本实验中自制的水性羟基丙烯酸二级分散体
作为大分子乳化剂，同样在乳液聚合中发挥着一般 性能方面不如化学共聚方式。同时由于半连续预乳
乳化剂的性能，按照乳液聚合中乳化剂的常规使用 化工艺制备的杂化乳胶粒径更细，工艺工程更好控
方法，采用乳化剂全部放 底的半连续乳液聚合法 制，本实验采用半连续预乳液聚合法制备杂化乳胶。
2. 3 自制水性羟基丙烯酸 级分 体的质量
和采用部分乳化剂放 底和部分乳化剂制备预乳液
的半连续预乳液聚合法，同时采用相同参数的羟基 分 对杂化乳胶性能的影响
乳胶和二级分散体混拼的方式做对比。分析了本文 自制水性羟基丙烯酸二级分散体具有很好的自

08
