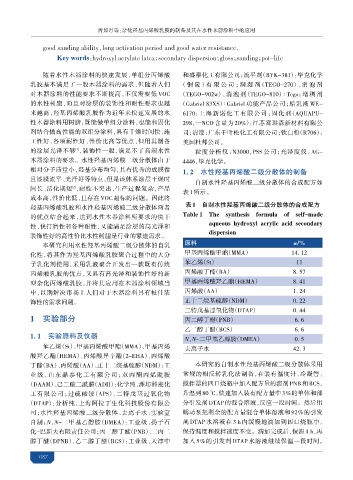

Page 90 - 2025水性涂料虚拟专辑

曾如月等：杂化羟基丙烯酸乳胶的制备及其在水性木器涂料中的应用

good sanding ability，ong activation period and good water resistance.
l
g
h
Key words：ydroxyl acrylate latex；secondary dispersion；loss；anding；ot-life
s
p
随着水性木器涂料的快速发展，单组分丙烯酸 和 泰化工有限公司；流平剂（BYK-381）：毕克化学
乳胶基本满足了一般木器涂料的需求，但随着人们 （铜 ）有限公司 ；润湿剂（TEGO-270）、消泡剂
对木器涂料的性能要求不断提高，不仅需要低 VOC （TEGO-902w）、消泡剂（TEGO-810）∶Tego；增稠剂
的水性树脂，而且对涂层的装饰性和耐性要求也越 （Gabriel 83XS）∶Gabriel 功能产品公司；蜡乳液 WE-
来越高，羟基丙烯酸乳胶作为近年来快速发展的水 6170：上海新 化工有限公司；固化剂（AQUAPU-
性木器涂料用树脂，既能做单组分涂料，也能和固化 298，—NCO 含量为 20%）：江苏富 新材料有限公
剂结合做高性能的双组分涂料，具有干燥时间快、施 司；清漆：广东千叶松化工有限公司；钛白粉（R706）：
工性好、各项耐性好、性价比高等优点，但用其制备 美国杜邦公司。
的涂层光泽不够 ，装饰性一般，满足不了高端水性 粒度分析仪：N3000，PSS 公司；光泽度仪：AG-
[1]
木器涂料的要求。水性羟基丙烯酸二级分散体由于 4446，毕克化学。
相对分子质量小，羟基分布均匀，具有优秀的成膜性 1. 2 水性羟基丙烯酸 级分 体的制备
且漆膜流平、光泽好等特点，但是该体系涂层干燥时
自制水性羟基丙烯酸二级分散体的合成配方如
间长、活化期短 ，耐性不突出，生产过程复杂，产品
[2]
表1所示。
成本高，性价比低，且存在 VOC 超标的问题。因此将
羟基丙烯酸乳胶和水性羟基丙烯酸二级分散体两者 表1 自制水性 基丙烯酸 级分散体的合成配方
的优点结合起来，达到水性木器涂料所要求的快干 Table 1 The synthesis formula of self-made
性、快打磨性和各种耐性，又能满足涂层的高光泽和 aqueous hydroxyl acrylic acid secondary
dispersion
装饰性好的高性价比水性树脂是行业的紧迫需求。
本研究利用水性羟基丙烯酸二级分散体的自乳 原料 w/
化性，将其作为羟基丙烯酸乳胶聚合过程中的大分 甲基丙烯酸甲酯（MMA） 14. 12
子乳化剂使用，采用乳液聚合开发出一款既有传统 苯乙烯（St） 11
丙烯酸乳胶的优点，又具有高光泽和装饰性好的新 丙烯酸丁酯（BA） 8. 57
型杂化丙烯酸乳胶，并将其应用在木器涂料领域当 甲基丙烯酸羟乙酯（HEMA） 8. 41
中，以期解决市场上人们对于木器涂料具有极佳装 丙烯酸（AA） 1. 24
饰性的需求问题。 正十二烷基硫醇（NDM） 0. 22
二特戊基过氧化物（DTAP） 0. 44
1 实验部分 丙二醇丁醚（PNB） 6. 6

乙二醇丁醚（BCS） 6. 6
1. 1 实验原料及仪器 N，N-二甲基乙醇胺（DMEA） 0. 5
苯乙烯（St）、甲基丙烯酸甲酯（MMA）、甲基丙烯 去离子水 42. 3
酸羟乙酯（HEMA）、丙烯酸异 酯（2-EHA）、丙烯酸
丁酯（BA）、丙烯酸（AA）、正十二烷基硫醇（NDM）：工 本研究的自制水性羟基丙烯酸二级分散体采用
业级 ，山东晶泰化工有限公司 ；双丙酮丙烯酰胺 常规的相反转乳化法制备，在装有温度计、冷凝管、
（DAAM）、己二酸二酰肼（ADH）：化学纯， 科 化 搅拌器的四口烧瓶中加入配方量的溶剂 PNB和 BCS，
工有限公司；过硫酸铵（APS）、二特戊基过氧化物 升温到 80 ℃，快速加入装有配方量中 3 的单体和部
（DTAP）：分析纯，上海阿拉丁生化科技股份有限公 分引发剂 DTAP 的混合溶液，反应一段时间。然后用
司；水性羟基丙烯酸二级分散体、去离子水：实验室 蠕动 把剩余的配方量混合单体溶液和 92 的引发
自制；N，N-二甲基乙醇胺（DMEA）：工业级， 子石 剂 DTAP 水溶液在 3 h 内缓慢地滴加到四口烧瓶中，
化-巴斯夫有限责任公司；丙二醇丁醚（PNB）、二丙二 保持温度和搅拌速度不变。滴加完成后，保温 1 h，再
醇丁醚（DPNB）、乙二醇丁醚（BCS）：工业级，天津中 加入 5 的引发剂 DTAP 水溶液继续保温一段时间。

08
