Page 87 - 2025水性涂料虚拟专辑

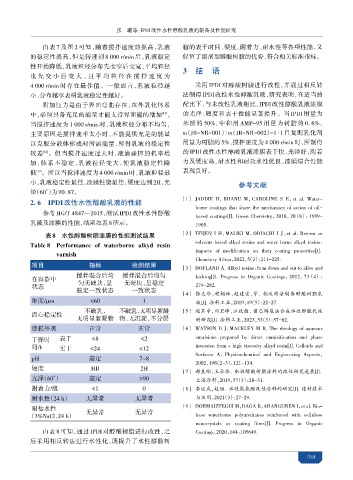

张 等：PDI改性水性醇酸乳液的制备及性能研究
I
由表 7 及图 2 可知，随着搅拌速度的提高，乳液 脂的表干时间、硬度、附着力、耐水性等各项性能，又
的稳定性提高，但是转速到 8 000 r/min 后，乳液稳定 保留了溶剂型醇酸树脂的优势，符合相关标准指标。
性开始降低，乳液粒径分布先变窄后变宽，平均粒径 3 结 语
也先变小后变大 ，且平均粒径在搅拌速度为
4 000 r/min 时存在最佳值。一般而言，乳液粒径越 采用 IPDI 对醇酸树脂进行改性，并通过相反转
小，分布越窄表明乳液稳定性越好。 法制得 IPDI 改性水性醇酸乳液，研究表明，在适当的
附加压力是由于界面弯曲存在，在外乳化体系 配比下，与未改性乳液相比，PDI 改性醇酸乳液漆膜
I
中，必须具备充足的能量才能支持界面能的增加 。 的光泽、硬度和表干性能显著提升。当 IPDI 用量为
[15]
当搅拌速度为 1 000 r/min 时，乳液粒径分布不均匀， 苯 的 50%，中和剂 AMP-95 用量为树脂的 0. 6%，

主要原因是搅拌速率太小时，不能提供充足的能量 m（JB-NR-001）∶m（JB-NR-002）=1∶1 且复配乳化剂
以克服分散体形成时所需能量，所得乳液的稳定性 用量为树脂的 5%，搅拌速度为 4 000 r/min 时，所制得
较差 。但当搅拌速度过大时，液滴碰撞的机率增 的 IPDI 改性水性醇酸乳液漆膜表干快、光泽好，附着
[16]
加，体系不稳定，乳液粒径变大，使乳液稳定性降 力及硬度高，耐水性和耐盐水性优良，漆膜综合性能
低 。所以当搅拌速度为 4 000 r/min 时，乳液粒径最 表现良好。
[17]
小，乳液稳定性最佳，漆膜性能最佳，硬度达到 2H，光 参考文献
泽（60°）为90. 87。
2. 6 IPDI改性水性 酸乳液的性能 [ 1 ] JADDIE H，BHANU M，CAROLINE S E，et al. Water-
borne coatings that share the mechanism of action of oil-
参考 HG/T 4847—2015，测试 IPDI 改性水性醇酸
based coatings[J]. Green Chemistry，2018，20（8）：1899-
乳液及漆膜的性能，结果如表8所示。
1905.
表8 水性 酸树脂漆膜的性能测试结果 [ 2 ] TFIJEN I H，MALIKI M，ODIACHI I J，et al. Review on
Table 8 Performance of waterborne alkyd resin solvents based alkyd resins and water borne alkyd resins：
varnish impacts of modification on their coating properties[J].
Chemistry Africa，2022，5（2）：211-225.
项目 指标 测结果
f
[ 3 ] HOFLAND A. Alkyd resins：rom down and out to alive and
搅拌混合后均 搅拌混合后均匀 kicking[J]. Progress in Organic Coatings，2012，73（4）：
在容器中 匀无硬块，呈 无硬块，呈稳定
状态 274-282.
稳定一致状态 一致状态
[ 4 ] 强志华，程相林，赵建宏，等 . 相反转法制备醇酸树脂乳
细度/μm ≤60 1 液[J]. 涂料工业，2019，49（5）：22-27.
不破乳， 不破乳，无明显絮凝 [ 5 ] 赵其中，刘卫峰，江政 . 前乙烯基法合成水性醇酸乳液
离心稳定性
无明显絮凝物 物，无沉淀，不分层 的研究[J]. 涂料工业，2023，53（3）：57-62.
漆膜外观 正常 正常 [ 6 ] WATSON D J，MACKLEY M R. The rheology of aqueous
干燥时 表干 ≤8 ≤2 emulsions prepared by direct emulsification and phase
间/h 实干 ≤24 ≤12 inversion from a high viscosity alkyd resin[J]. Colloids and
Surfaces A：Physicochemical and Engineering Aspects，
pH 商定 7~8
2002，196（2-3）：121-134.
硬度 HB 2H
[ 7 ] 郝 刚，王承伟 . 水性醇酸树脂涂料的改性研究进展[J].
光泽（60°） 商定 ≥90 上海涂料，2019，57（3）：28-31.
附着力/级 ≤1 0 [ 8 ] 李运成，赵丽 . 水性聚氨酯改性涂料的研究[J]. 建材技术
耐水性（24 h） 无异常 无异常 与应用，2021（3）：27-29.
e
耐盐水性 [ 9 ] HORMAIZTEGUI M，DAGA B，ARANGUREN I，t al. Bio-
（3%NaCl，24 h） 无异常 无异常 base waterborne polyurethanes reinforced with cellulose
nanocrystals as coating films[J]. Progress in Organic
由表 8 可知，通过 IPDI 对醇酸树脂进行改性，之 Coatings，2020，144：105649.
后采用相反转法进行水性化，既提升了水性醇酸树

08
