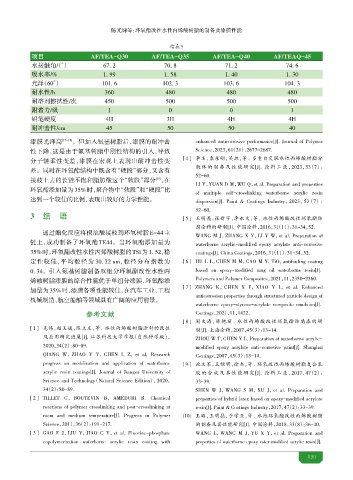

Page 133 - 2025水性涂料虚拟专辑

光 等：环氧酯改性水性丙烯酸树脂的制备及漆膜性能

续表5
项目 AF/TEA-Q30 AF/TEA-Q35 AF/TEA-Q40 AF/TEAQ-45
水接触角/（°） 67. 2 70. 8 71. 2 74. 6
吸水率/% 1. 99 1. 58 1. 40 1. 30
光泽（60°） 101. 6 102. 3 103. 6 104. 3
耐水性/h 360 480 480 480
耐溶剂擦拭性/次 450 500 500 500
附着力/级 1 0 0 1
铅笔硬度 4H 3H 4H 4H

耐冲击性/cm 45 50 50 40
漆膜光泽高 [17-18] 。但加入氨基树脂后，漆膜的耐冲击 enhanced anticorrosive performance[J]. Journal of Polymer
性下降，这是由于氨基树脂中刚性结构的引入，导致 Science，2023，61（21）：2677-2687.
分子链柔性变差，漆膜在宏观上表现出耐冲击性变 [ 4 ] 李玉，袁东明，吴 ，等 . 多重自交联水性丙烯酸树脂分
散体的制备及性能研究[J]. 涂料工业，2023，53（7）：
差。同时在环氧酯结构中既含有“硬段”部分，又含有
52-60.
接枝上去的长链不饱和脂肪酸这个“软段”部分 ，在
[19]
LI Y，YUAN D M，WU Q，et al. Preparation and properties
环氧酯添加量为35%时，聚合物中“软段”和“硬段”比
of multiple self-crosslinking waterborne acrylic resin
达到一个较佳的比例，表现出较好的力学性能。 dispersion[J]. Paint & Coatings Industry，2023，53（7）：
52-60.
3 结 语 [ 5 ] 王明 ，张新宇，李永文，等 . 水性丙烯酸改性环氧酯防
腐涂料的研制[J]. 中国涂料，2016，31（11）：31-34，52.
通过酯化反应将桐油酸接枝到环氧树脂E-44主
WANG M J，ZHANG X Y，LI Y W，et al. Preparation of
链上，成功制备了环氧酯 TE44。当环氧酯添加量为 waterborne acrylic-modified epoxy acrylate anti-corrosive
35%时，环氧酯改性水性丙烯酸树脂的TSI为1. 52，稳 coatings[J]. China Coatings，2016，31（11）：31-34，52.
定性较佳，平均粒径为 30. 22 nm，粒径分布指数为 [ 6 ] HU L L，CHEN M M，CAO M Y. TiO antifouling coating
2
0. 34。引入氨基树脂制备双组分环氧酯改性水性丙 based on epoxy-modified tung oil waterborne resin[J].

烯酸树脂漆膜的综合性能优于单组分漆膜，环氧酯添 Polymers and Polymer Composites，2021，11，2350-2360.
加量为35%时，漆膜各项性能较佳，在汽车工业、工程 [ 7 ] ZHANG K，CHEN X F，XIAO Y L，et al. Enhanced
anticorrosion properties through structured particle design of
机械制造、航空船舶等领域具有广阔的应用前景。
waterborne epoxy-styrene-acrylate composite emulsion[J].
参考文献 Coatings，2021，11，1422.
[ 8 ] 周文涛，陈艳丽 . 水性丙烯酸改性环氧酯防腐漆的研
[ 1 ] 伟，赵玉 ，陈立 ，等 . 水性丙烯酸树脂涂料的改性
制[J]. 上海涂料，2007，45（3）：13-14.
及应用研究进展[J]. 江苏科技大学学报（自然科学版），
ZHOU W T，CHEN Y L. Preparation of waterborne acrylic-
2020，34（2）：80-89.
modified epoxy acrylate anti-corrosive paint[J]. Shanghai
QIANG W，ZHAO Y Y，CHEN L Z，et al. Research Coatings，2007，45（3）：13-14.
progress on modification and application of waterborne [ 9 ] 沈文军，王 明，徐杰，等 . 环氧改性丙烯酸树脂复合乳
acrylic resin coatings[J]. Journal of Jiangsu University of 胶的合成及其性能研究[J]. 涂料工业，2017，47（2）：
Science and Technology（Natural Science Edition），2020， 33-39.

34（2）：80-89. SHEN W J，WANG S M，XU J，et al. Preparation and
[ 2 ] TILLET G，BOUTEVIN B，AMEDURI B. Chemical properties of hybrid latex based on epoxy-modified acrylate
reactions of polymer crosslinking and post-crosslinking at resin[J]. Paint & Coatings Industry，2017，47（2）：33-39.
room and medium temperature[J]. Progress in Polymer [10] 王 ，王明 ，于学亚，等 . 水性环氧酯改性丙烯酸树脂
Science，2011，36（2）：191-217. 的制备及其性能研究[J]. 中国涂料，2018，33（8）：36-40.
[ 3 ] GAO F J，LIU Y，JIAO C Y，et al. Fluorine-phosphate WANG L，WANG M J，YU X Y，et al. Preparation and
copolymerization waterborne acrylic resin coating with properties of waterborne epoxy ester modified acrylic resin[J].
1 0
