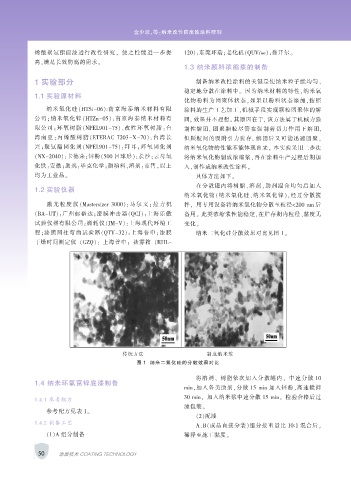

Page 70 - 涂层与防护1912-合

金少波，等：纳米改性防腐蚀涂料研制

烯酸聚氨酯面漆进行改性研究， 使之性能进一步提 120）：东莞环瑞；老化机（QUV/se）：翁开尔。
高，满足长效防腐的需求。
1.3 纳米颜料浓缩浆的制备

1 实验部分 制备纳米改性涂料的关键是使纳米粒子能均匀、
稳定地分散在涂料中。 因为纳米材料的特性，纳米氧
1.1 实验原材料
化物粉料为团聚体状态，如果以粉料状态添加，按照
纳米氧化 硅 （HTSi-06）:南京 海泰 纳 米材 料有 限 涂料的生产工艺加工，机械手段实现颗粒团聚体的解
公司；纳米氧化锌（HTZn-05）：南京海泰纳米材料有 团, 效果并不理想。 其原因在于, 该方法属于机械力强
限公司；环氧树脂（NPEL901-75）、改性环氧树脂：台 制性解团, 团聚颗粒尽管在强制剪切力作用下解团,
湾南 亚；丙 烯 酸 树 脂 （ETERAC 7203-X-70）：台 湾 长 但颗粒间的吸附引力犹存, 解团后又可能迅速团聚，
兴；聚氨酯固化剂（NPEL901-75）：拜耳；环氧固化剂 纳米氧化物的性能不能体现出来。 本实验采用二步法
（NX-2040）：卡德莱；锌粉（500 目球形）：长沙；云母氧 将纳米氧化物制成浓缩浆，再在涂料生产过程后期加
化铁：安徽；助剂：毕克化学；颜填料、溶剂：市售。以上 入，制作成纳米改性涂料。
均为工业品。 具体方法如下。

在分散罐内将树脂、溶剂、助剂混合均匀后加入
1.2 实验仪器
纳米氧化物（纳米氧化硅、纳米氧化锌），经过分散搅
激 光 粒 度 仪 （Mastersizer 3000）：马 尔 文 ；拉 力 机 拌， 用专用设备将纳米氧化物分散至粒径＜200 nm 后
（BA-UT）：广州标格达；漆膜冲击器（QCJ）：上海乐傲 备用。 此类浓缩浆性能稳定，在贮存期内粒径、黏度无

试验仪器有限公司；磨耗仪（JM-V）：上海现代环境工 变化。
程；漆膜圆柱弯曲试验器（QTY-32）：上海普申；漆膜 纳米二氧化硅分散效果对比见图 1。
干燥时间测定仪 （GZQ）： 上海普申； 盐雾箱 （RHL-

传统方法 制成纳米浆
图 1 纳米二氧化硅的分散效果对比

将溶剂、 树脂依次加入分散罐内， 中速分散 10
1.4 纳米环氧富锌底漆制备
min，加入各类助剂，分散 15 min 加入锌粉，高速搅拌
30 min， 加入纳米浆中速分散 15 min， 检验合格后过
1.4.1 参考配方
滤包装。
参考配方见表 1。
（2）配漆
1.4.2 制备工艺
A、B（成品直接分装）组分按重量比 10∶1 混合后，
（1）A 组分制备 稀释至施工黏度。

50 涂层技术 COATING TECHNOLOGY
