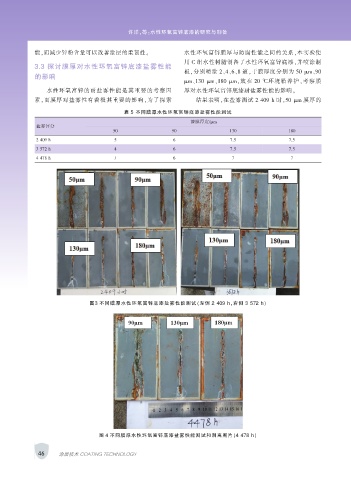

Page 66 - 涂层与防护1912-合

许洋，等：水性环氧富锌底漆的研究与制备

能，而减少锌粉含量可以改善涂层的柔韧性。 水性环氧富锌膜厚与防腐性能之间的关系，本实验使
用 C 组水性树脂制备了水性环氧富锌底漆，并喷涂制
3.3 探讨膜厚对水性环氧富锌底漆盐雾性能
板，分别喷涂 2、4、6、8 道，干膜厚度分别为 50 μm、90
的影响
μm、130 μm、180 μm，放在 20 ℃环境箱养护，考察膜
水性环氧富锌的耐盐雾性能是其重要的考察因 厚对水性环氧富锌底漆耐盐雾性能的影响。
素，而膜厚对盐雾性有着极其重要的影响，为了探索 结果表明，在盐雾测试 2 409 h 时，50 μm 膜厚的

表 5 不同膜厚水性环氧富锌底漆盐雾性能测试
漆膜厚度/μm
盐雾评分
50 90 130 180
2 409 h 5 6 7.5 7.5
3 572 h 4 6 7.5 7.5
4 478 h / 6 7 7

图3 不同膜厚水性环氧富锌底漆盐雾性能测试（左侧 2 409 h，右侧 3 572 h）

图 4 不同膜厚水性环氧富锌底漆盐雾性能测试和剥离照片（4 478 h）

46 涂层技术 COATING TECHNOLOGY
