Page 73 - 涂层与防护1912-合

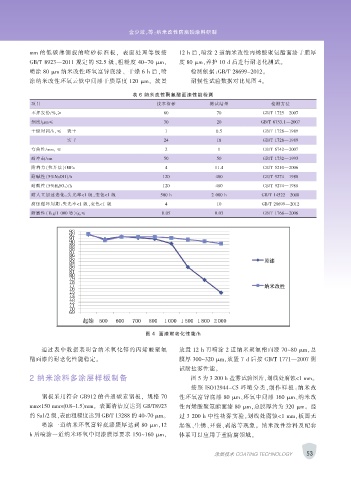

金少波，等：纳米改性防腐蚀涂料研制

mm 的低碳薄钢板的喷砂标准板 ， 表面 处 理等 级按 12 h 后，喷涂 2 道纳米改性丙烯酸聚氨酯面漆干膜厚
GB/T 8923—2011 规定的 S2.5 级，粗糙度 40~70 μm， 度 80 μm，养护 10 d 后进行耐老化测试。
喷涂 80 μm 纳米改性环氧富锌底漆、 干燥 6 h 后，喷 检测依据：GB/T 28699-2012。
涂纳米改性环氧云铁中间漆干膜厚度 120 μm， 放置 耐候性试验数据对比见图 4。

表 6 纳米改性聚氨酯面漆性能检测
项目 技术指标 测试结果 检测方法
不挥发份/%,≥ 60 70 GB/T 1725—2007
细度/μm≤ 30 20 GB/T 6753.1—2007
干燥时间/h，≤ 表干 1 0.5 GB/T 1728—1989
实干 24 18 GB/T 1728—1989
弯曲性/mm, ≤ 2 1 GB/T 6742—2007
耐冲击/cm 50 50 GB/T 1732—1993
附着力（拉开法）/MPa 4 11.4 GB/T 5210—2006
耐碱性（5%NaOH）/h 120 480 GB/T 9274—1988
耐酸性（5%H 2SO 4 ）/h 120 480 GB/T 9274—1988
耐人工加速老化：失光率＜1 级，变色＜1 级 500 h 2 000 h GB/T 14522—2008
腐蚀循环周期：失光率＜1 级，变色＜1 级 4 10 GB/T 28699—2012
耐磨性（1kg/1 000 转）/g,≤ 0.05 0.03 GB/T 1768—2006

图 4 面漆耐老化性能/h

!!!!!!通过表中数据表明含纳米氧化锌的丙烯酸聚氨 放置 12 h 再喷涂 2 道纳米聚氨酯面漆 70~80 μm，总
酯面漆的耐老化性能稳定。 膜厚 300~320 μm，放置 7 d 后按 GB/T 1771—2007 测
试耐盐雾性能。
2 纳米涂料多涂层样板制备 图 5 为 3 200 h 盐雾试验图片，划线处腐蚀＜1 mm。

按照 ISO12944-C5 环境分类，制作样板：纳米改
钢板采用符合 GB912 的普通碳素钢板， 规格 70 性环氧富锌底漆 80 μm、环氧中间漆 160 μm、纳米改
mm×150 mm×(0.8~1.5）mm， 表面清洁度达到 GB/T8923 性丙烯酸聚氨酯面漆 80 μm，总膜厚约为 320 μm。 经
的 Sa1/2 级，表面粗糙度达到 GB/T 13288 的 40~70 μm。 过 3 200 h 中性盐雾实验，划线处腐蚀＜1 mm，板面无
喷涂一道纳米环氧富锌底漆膜厚达到 80 μm，12 起泡、生锈、开裂、剥落等现象。 纳米改性涂料及配套
h 后喷涂一道纳米环氧中间漆膜厚要求 150~160 μm， 体系可以应用于重防腐领域。

53
涂层技术 COATING TECHNOLOGY
