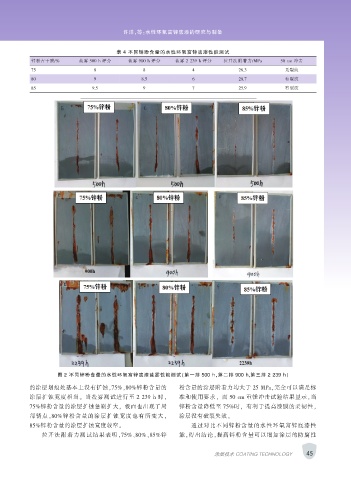

Page 65 - 涂层与防护1912-合

许洋，等：水性环氧富锌底漆的研究与制备

表 4 不同锌粉含量的水性环氧富锌底漆性能测试
锌粉占干膜/% 盐雾 500 h 评分 盐雾 900 h 评分 盐雾 2 239 h 评分 拉开法附着力/MPa 50 cm 冲击
75 8 8 4 26.3 无裂纹
80 9 8.5 6 28.7 有裂纹
85 9.5 9 7 25.9 有裂纹

图 2 不同锌粉含量的水性环氧富锌底漆盐雾性能测试（第一排 500 h，第二排 900 h,第三排 2 239 h）

的涂层划痕处基本上没有扩蚀，75%，80%锌粉含量的 粉含量的涂层附着力均大于 25 MPa，完全可以满足标
涂层扩蚀宽度相当。 当盐雾测试进行至 2 239 h 时， 准和使用要求， 而 50 cm 重锤冲击试验结果显示，当
75%锌粉含量的涂层扩蚀急剧扩大， 板面也出现了局 锌粉含量降低至 75%时， 有利于提高漆膜的柔韧性，
部锈点，80%锌粉含量的涂层扩蚀宽度也有所变大， 涂层没有破裂失效。
85%锌粉含量的涂层扩蚀宽度较窄。 通过对比不同锌粉含量的水性环氧富锌底漆性
拉开法附着力测试结果表明，75%、80%、85%锌 能，得出结论，提高锌粉含量可以增加涂层的防腐性

45
涂层技术 COATING TECHNOLOGY
