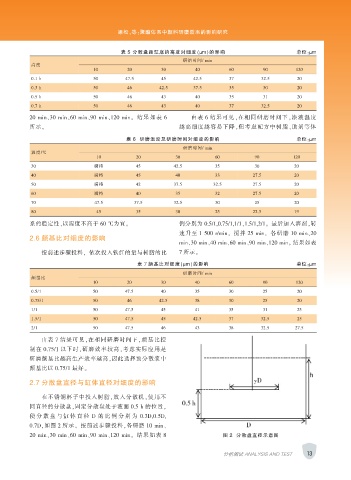

Page 25 - 涂层与防护2019-04

梁松，等：聚酯体系中颜料研磨效率的影响研究

表 5 分散盘距缸底的高度对细度（μm）的影响 单位：μm
研磨时间/ min
高度
10 20 30 40 60 90 120
0.1 h 50 47.5 45 42.5 37 32.5 20
0.3 h 50 46 42.5 37.5 35 30 20
0.5 h 50 46 43 40 35 31 20
0.7 h 50 46 43 40 37 32.5 20

20 min、30 min、60 min、90 min、120 min。 结果如表 6 由表 6 结果可见，在相同研磨时间下，漆液温度
所示。 越高细度越容易下降，但考虑配方中树脂、助剂等体

表 6 研磨温度及研磨时间对细度的影响 单位：μm
研磨时间/ min
温度/℃
10 20 30 60 90 120
30 满格 45 42.5 35 30 20
40 满格 45 40 33 27.5 20
50 满格 42 37.5 32.5 27.5 20
60 满格 40 35 32 27.5 20
70 47.5 37.5 32.5 30 25 20
80 45 35 30 25 22.5 19

系的稳定性，以温度不高于 60 ℃为宜。 例分别为 0.5/1,0.75/1,1/1，1.5/1,2/1。 最后加入溶剂，转
速升至 1 500 r/min， 搅拌 25 min， 各研磨 10 min、20
2.6 颜基比对细度的影响
min、30 min、40 min、60 min、90 min、120 min。 结果如表
按前述步骤投料， 依次投入铁红的量与树脂的比 7 所示。
表 7 颜基比对细度（μm）的影响 单位：μm
研磨时间/ min
颜基比
10 20 30 40 60 90 120
0.5/1 50 47.5 40 35 30 25 20
0.75/1 50 46 42.5 38 30 25 20
1/1 50 47.5 45 41 35 31 25
1.5/1 50 47.5 45 42.5 37 32.5 25
2/1 50 47.5 46 43 38 32.5 27.5
由表 7 结果可见，在相同研磨时间下，颜基比控
制在 0.75/1 以下时，研磨效率较高，考虑实际应用是

研磨颜基比越高生产效率越高，因此选择预分散浆中
颜基比以 0.75/1 最好。

2.7 分散盘直径与缸体直径对细度的影响

在不锈钢杯子中投入树脂，放入分散机，使用不
同直径的分散盘，固定分散盘处于液面 0.5 h 的位置，
使 分 散 盘 与 缸 体 直 径 D 的 比 例 分 别 为 0.3D,0.5D,
0.7D，如图 2 所示。 按前述步骤投料，各研磨 10 min、
20 min、30 min、60 min、90 min、120 min。 结果如表 8 图 2 分散盘直径示意图

分析测试 ANALYSIS AND TEST 13
