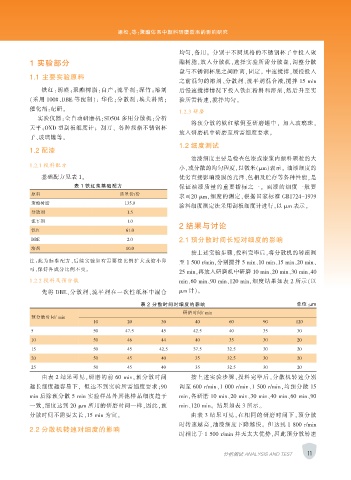

Page 23 - 涂层与防护2019-04

梁松，等：聚酯体系中颜料研磨效率的影响研究

均匀，备用。 分别于不同规格的不锈钢杯子中投入聚
1 实验部分 酯树脂，放入分散机，选择实验所需分散盘，调整分散
盘与不锈钢杯底之间距离，固定。 中速搅拌，缓慢投入
1.1 主要实验原料
之前混匀的溶剂、分散剂、流平剂混合液,搅拌 15 min
铁红：朗盛；聚酯树脂：自产；流平剂：深竹；溶剂 后慢速搅拌情况下投入铁红粉料和溶剂，然后升至实
（采用 100#、DBE 等配制）： 华伦；分散剂：埃夫科纳； 验所需转速，搅拌均匀。
催化剂：纪研。
1.2.3 研磨
实验仪器：全自动研磨机；SD504 多用分散机；分析
将预分散的铁红浆倒至研磨罐中， 加入玻璃珠，
天平；OXD 型刮板细度计； 刮刀、 各种规格不锈钢杯
放入研磨机中研磨至所需细度要求。
子、玻璃罐等。
1.2 细度测试
1.2 配漆
油漆细度主要是检查色漆或漆浆内颜料颗粒的大
1.2.1 投料配方
小，或分散的均匀程度，以微米（μm）表示。 油漆细度的
基础配方见表 1。 优劣直接影响漆膜的光泽、色相及贮存等各种性能，是
表 1 铁红浆基础配方 保证油漆质量的重要指标之一。 面漆的细度一般要
原料 质量份/份
求≤20 μm，细度的测定，根据国家标准 GB1724-1979
聚酯树脂 135.0
涂料细度测定法采用刮板细度计进行，以 μm 表示。
分散剂 1.5
流平剂 1.0
2 结果与讨论
铁红 61.0
DBE 2.0 2.1 预分散时间长短对细度的影响
溶剂 10.0
按上述实验步骤，投料完毕后，将分散机的转速调
注：此为标准配方，后续实验如有需要 按 比 例 扩 大 或 缩 小 即 至 1 500 r/min，分别搅拌 5 min、10 min、15 min、20 min、
可，保持各成分比例不变。
25 min，再放入研磨机中研磨 10 min、20 min、30 min、40
1.2.2 投料及预分散 min、60 min、90 min、120 min，细度结果如表 2 所示（以
先将 DBE、分散剂、流平剂在一次性纸杯中混合 μm 计）。

表 2 分散时间对细度的影响 单位：μm
研磨时间/ min
预分散时间/ min
10 20 30 40 60 90 120
5 50 47.5 45 42.5 40 35 30
10 50 46 44 40 35 30 20
15 50 45 42.5 37.5 32.5 30 20
20 50 45 40 35 32.5 30 20
25 50 45 40 35 32.5 30 20
由表 2 结果可见，研磨的前 60 min，预分散时间 按上述实验步骤，投料完毕后，分散机转速分别
越长细度越容易下， 但达不到实验所需细度要求；90 调至 600 r/min、1 000 r/min、1 500 r/min，均预分散 15

min 后除预分散 5 min 实验样品外其他样品细度趋于 min，各研磨 10 min、20 min、30 min、40 min、60 min、90
一致，细度达到 20 μm 所用的研磨时间一样，因此，预 min、120 min。 结果如表 3 所示。
分散时间不需要太长，15 min 为宜。 由表 3 结果可见，在相同的研磨时间下，预分散
时转速越高，油漆细度下降越快。 但达到 1 800 r/min
2.2 分散机转速对细度的影响
时相比于 1 500 r/min 并无太大优势，因此预分散转速

分析测试 ANALYSIS AND TEST 11
