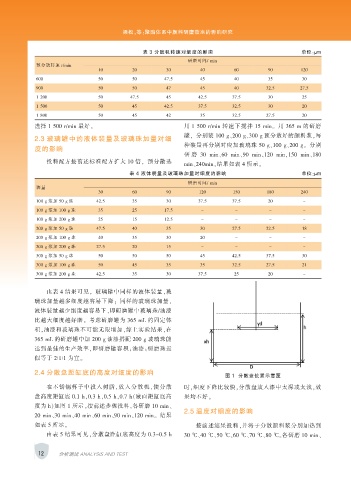

Page 24 - 涂层与防护2019-04

梁松，等：聚酯体系中颜料研磨效率的影响研究

表 3 分散机转速对细度的影响 单位：μm
研磨时间/ min
预分散转速 r/min
10 20 30 40 60 90 120
600 50 50 47.5 45 40 35 30
900 50 50 47 45 40 32.5 27.5
1 200 50 47.5 45 42.5 37.5 30 25
1 500 50 45 42.5 37.5 32.5 30 20
1 800 50 45 42 35 32.5 27.5 20

选择 1 500 r/min 最好。 用 1 500 r/min 转速下搅拌 15 min。 用 365 m 的研磨
罐， 分别装 100 g、200 g、300 g 预分散好的颜料浆，每
2.3 玻璃罐中的液体装量及玻璃珠加量对细
种装量再分别对应加玻璃珠 50 g、100 g、200 g。 分别
度的影响
研 磨 30 min、60 min、90 min、120 min，150 min、180
投料配方按前述标准配方扩大 10 倍， 预分散选
min、240min，结果如表 4 所示。
表 4 液体装量及玻璃珠加量对细度的影响 单位：μm
研磨时间/ min
装量
30 60 90 120 150 180 240
100 g 浆加 50 g 珠 42.5 35 30 37.5 37.5 20 -
100 g 浆加 100 g 珠 35 25 17.5 - - - -
100 g 浆加 200 g 珠 25 15 12.5 - - - -
200 g 浆加 50 g 珠 47.5 40 35 30 27.5 22.5 18
200 g 浆加 100 g 珠 40 35 30 20 - - -
200 g 浆加 200 g 珠 27.5 20 15 - - - -
300 g 浆加 50 g 珠 50 50 50 45 42.5 37.5 30
300 g 浆加 100 g 珠 50 45 35 35 32.5 27.5 21
300 g 浆加 200 g 珠 42.5 35 30 37.5 25 20 -

由表 4 结果可见， 玻璃罐中同样的液体装量，玻
璃珠加量越多细度越容易下降； 同样的玻璃珠加量，
液体装量越少细度越容易下，即研磨罐中玻璃珠/油漆
比越大细度越好磨。 考虑研磨罐为 365 mL 的固定体
积，油漆和玻璃珠不可能无限增加，综上实验结果，在
365 mL 的研磨罐中加 200 g 油漆搭配 200 g 玻璃珠能
达到最佳的生产效率，即研磨罐容积：油漆：研磨珠近
似等于 2∶1∶1 为宜。

2.4 分散盘距缸底的高度对细度的影响
图 1 分散盘位置示意图
在不锈钢杯子中投入树脂，放入分散机，使分散 时，细度下降比较快，分散盘放入漆中太深或太浅，效
盘高度距缸底 0.1 h，0.3 h，0.5 h，0.7 h（液面距缸底高 果均不好。
度为 h）如图 1 所示。按前述步骤投料，各研磨 10 min、
2.5 温度对细度的影响
20 min、30 min、40 min、60 min、90 min、120 min。 结果
如表 5 所示。 按前述结果投料，并将于分散颜料浆分别加热到
由表 5 结果可见，分散盘距缸底高度为 0.3~0.5 h 30 ℃、40 ℃、50 ℃、60 ℃、70 ℃、80 ℃。各研磨 10 min、

12 分析测试 ANALYSIS AND TEST
