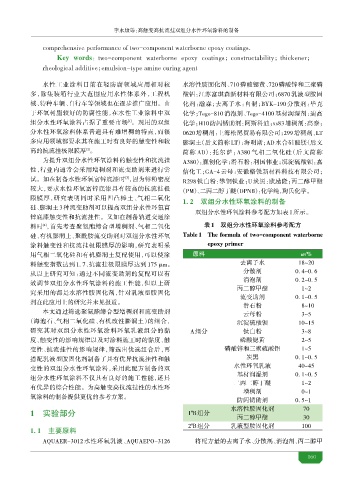

Page 63 - 2025水性涂料虚拟专辑

李永康等：高触变高抗流挂双组分水性环氧涂料的制备

comprehensive performance of two-component waterborne epoxy coatings.
Key words：two-component waterborne epoxy coatings；constructability；thickener；

rheological additive；mulsion-type amine curing agent
e
水性工业涂料目前在轻防腐领域应用相对较 水溶性胺固化剂、710磷酸 黄、720磷酸锌和三聚磷
多，除集装箱行业大范围应用水性体系外，工程机 酸铝：江苏富 新材料有限公司；6870 乳液型胺固
械、特种车辆、自行车等领域也在逐步推广应用。由 化剂： ；去离子水：自制；BYK-190 分散剂：毕克
于环氧树脂较好的防腐性能，在水性工业涂料中双 化学；Tego-810 消泡剂、Tego-4100 基材润湿剂：迪高
组分水性环氧涂料占据了重要市场 。现用的双组 化学；H10防闪锈助剂：阿斯科迪；s83增稠剂：高泰；
[1]
x
分水性环氧涂料体系普遍具有难增稠的特点，而很 0620增稠剂：上海松尾贸易有限公司；299增稠剂、LT
多应用领域都要求其在施工时有良好的触变性和较 膨润土（后文简称 LT）：海明斯；AD 水合硅酸 （后文
高的抗流挂极限膜厚 。 简称 AD）：托尔 ；A380 气相二氧化硅（后文简称
[2]
为提升双组分水性环氧涂料的触变性和抗流挂 A380）：赢创化学；滑石粉：利国 业；沉淀硫酸钡：
性，行业内通常会采用增稠剂和流变助剂来进行尝 信化工；GA-4 云母：安徽格锐新材料科技有限公司；
试。如在制备水性环氧富锌底漆时 ，因为锌粉密度 R298 钛白粉： 钢钛业；U 炭黑：欧 隆；丙二醇甲醚
[3]
较大，要求水性环氧富锌底漆具有较高的抗流挂极 （PM）、二丙二醇丁醚（DPNB）：化学纯，陶氏化学。
限膜厚，研究表明同时采用凹凸棒土、气相二氧化
1. 2 双组分水性环氧涂料的制备
硅、膨润土 3种流变助剂可以提高双组分水性环氧富
双组分水性环氧涂料参考配方如表 1所示。
锌底漆触变性和抗流挂性。又如在制备轨道交通涂
料时 ，首先考查聚氨酯缔合型增稠剂、气相二氧化 表1 双组分水性环氧涂料参考配方
[4]
硅、有机膨润土、聚酰胺流变助剂对双组分水性环氧 Table 1 The formula of two-component waterborne
涂料触变性和抗流挂极限膜厚的影响，研究表明采 epoxy primer
用气相二氧化硅和有机膨润土复配使用，可以使涂 原料 w/%
料触变指数达到 1. 7、抗流挂极限膜厚达到 175 μm。 去离子水 18~20
分散剂 0. 4~0. 6
从以上研究可知：通过不同流变助剂的复配可以有
消泡剂 0. 2~0. 5
效调节双组分水性环氧涂料的施工性能，但以上研
丙二醇甲醚 1~2
究采用的都是水溶性胺固化剂，针对乳液型胺固化
流变助剂 0. 1~0. 5
剂在此应用上的研究并未见报道。
滑石粉 8~10
本文通过筛选聚氨酯缔合型增稠剂和流变助剂
云母粉 3~5
（海泡石、气相二氧化硅、有机改性膨润土）的组合， 沉淀硫酸钡 10~15
研究其对双组分水性环氧涂料环氧乳液组分的黏 A组分 钛白粉 3~8
度、触变性的影响规律以及对涂料施工时的黏度、触 磷酸 黄 2~5
变性、抗流挂性的影响规律，筛选出优选组合后，再 磷酸锌和三聚硫酸铝 1~5
搭配乳液型胺固化剂制备了具有优异抗流挂性和触 炭黑 0. 1~0. 5
水性环氧乳液 40~45
变性的双组分水性环氧涂料，采用此配方制备的双
基材润湿剂 0. 1~0. 5
组分水性环氧涂料不仅具有良好的施工性能，还具
二丙二醇丁醚 1~2
有优异的综合性能。为高触变高抗流挂性的水性环
增稠剂 0~1
氧涂料的制备提供更优的参考方案。
防闪锈助剂 0. 5~1
水溶性胺固化剂 70
1 实验部分 1 B组分
#
丙二醇甲醚 30
2 B组分 乳液型胺固化剂 100
#
1. 1 主要原料
AQUAER-3012 水性环氧乳液、AQUAEPO-3126 将配方量的去离子水、分散剂、消泡剂、丙二醇甲
0 0
