Page 46 - 2025水性涂料虚拟专辑

张 等：石墨烯/聚苯胺水性硅酸 富锌防腐涂层的制备及性能研究

无Gr/PANI 1%Gr/PANI 2%Gr/PANI 3%Gr/PANI 4%Gr/PANI 无Gr/PANI 1%Gr/PANI 2%Gr/PANI 3%Gr/PANI 4%Gr/PANI

（a）— 粉与基料质量比 0. 5∶1 （b）— 粉与基料质量比 1∶1
无Gr/PANI 1%Gr/PANI 2%Gr/PANI 3%Gr/PANI 4%Gr/PANI 无Gr/PANI 1%Gr/PANI 2%Gr/PANI 3%Gr/PANI 4%Gr/PANI

（c）— 粉与基料质量比 2∶1 （d）— 粉与基料质量比 3∶1

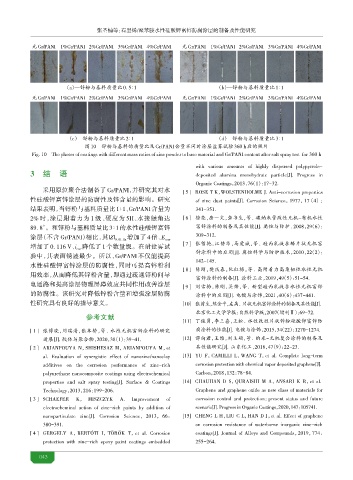

图10 粉与基料的质量比及 Gr/PANI含量不同时涂层盐雾试验 360 h后的照片
Fig. 10 The photos of coatings with different mass ratios of zinc powder to base material and Gr/PANI content after salt spray test for 360 h

with various amounts of highly dispersed polypyrrole-
3 结 语 deposited alumina monohydrate particle[J]. Progress in
Organic Coatings，2013，76（1）：17-32.
采用原位聚合法制备了 Gr/PANI，并研究其对水
[ 5 ] ROSE T K，WOLSTENHOLME J. Anti-corrosion properties
性硅酸 富锌涂层的防腐性及锌含量的影响。研究 of zinc dust paints[J]. Corrosion Science，1977，17（4）：
结果表明，当锌粉与基料质量比 1∶1、Gr/PANI 含量为 341-351.
2% 时，涂层附着力为 1 级、硬度为 5H、水接触角达 [ 6 ] 徐亮，唐一文， 生，等 . 碳纳米管改性无机-有机水性
89. 8°。和锌粉与基料质量比 3∶1 的水性硅酸 富锌 富 涂料的制备及其性能[J]. 腐蚀与防护 . 2008，29（6）：

涂层（不含 Gr/PANI）相比，其|Z| 增加了 4 倍、E 309-312.
0. 01 Hz corr
i
增加了 0. 116 V、 降低了 1 个数量级。在耐盐雾试 [ 7 ] 张 艳，江静华，马爱斌，等 . 硅丙乳液在 片状无机富
corr 涂料中的应用[J]. 腐蚀科学与防护技术，2010，22（2）：
验中，其表面锈 最少。所以，Gr/PANI 不仅能提高
142-145.
水性硅酸 富锌涂层的防腐性，同时可提高锌粉利
[ 8 ] 陈刚， 庆春， 红梅，等 . 高附着力高 性水性无机
用效率，从而降低其锌粉含量，即通过疏通锌粉间导
富 涂料的制备[J]. 涂料工业，2019，49 （5）：51-54.
电通路和提高涂层物理屏障效应共同作用改善涂层 [ 9 ] 刘雪梅，陈刚，吴 ，等 . 新型硅丙乳液在水性无机富
的防腐性。该研究对降低锌粉含量和增强涂层防腐 涂料中的应用[J]. 电镀与涂饰，2021，40（6）：437-441.
性研究具有良好的指导意义。 [10] 张曾生，熊金平， 禹. 片状无机富 涂料的制备及其性能[J].
北京化工大学学报：自然科学版，2007（增刊Ⅱ）：69-72.
参考文献
[11] 丁俊勇，李三 ，王 . 水性改性片状 粉硅酸 富 防
[ 1 ] 张博晓，刘 清，张本桥，等 . 水性无机富 涂料的研究 腐涂料的性能[J]. 电镀与涂饰，2015，34（22）：1270-1274.
进展[J]. 胶体与聚合物，2020，38（1）：39-41. [12] 向 ，王维，刘玉硕，等 . 纳米-无机复合涂料的制备及
[ 2 ] ARIANPOUYA N，SHISHESAZ M，ARIANPOUYA M，et 其性能研究[J]. 山东化工，2018，47（9）：22-23.
al. Evaluation of synergistic effect of nanozinc/nanoclay [13] YU F，CAMILLI L，WANG T，et al. Complete long-term
additives on the corrosion performance of zinc-rich corrosion protection with chemical vapor deposited graphene[J].
polyurethane nanocomposite coatings using electrochemical Carbon，2018，132：78-84.
properties and salt spray testing[J]. Surface & Coatings [14] CHAUHAN D S，QURAISHI M A，ANSARI K R，et al.
Technology，2013，216：199-206. Graphene and graphene oxide as new class of materials for
[ 3 ] SCHAEFER K， MISZCZYK A. Improvement of corrosion control and protection：present status and future
electrochemical action of zinc-rich paints by addition of scenario[J]. Progress in Organic Coatings，2020，147：105741.
nanoparticulate zinc[J]. Corrosion Science，2013，66： [15] CHENG L H，LIU C L，HAN D J，et al. Effect of graphene
380-391. on corrosion resistance of waterborne inorganic zinc-rich
[ 4 ] GERGELY A，BERTÓTI I，TÖRÖK T，et al. Corrosion coatings[J]. Journal of Alloys and Compounds，2019，774：
protection with zinc-rich epoxy paint coatings embedded 255-264.
0
