Page 44 - 2025水性涂料虚拟专辑

张 等：石墨烯/聚苯胺水性硅酸 富锌防腐涂层的制备及性能研究

（Ω·cm 2 ） ] lg[|Z|/ （°） -相位角/ （Ω·cm 2 ） ] lg[|Z|/ （°） -相位角/ （ lg[|Z|/ Ω·cm 2 ） ] （°） -相位角/ （Ω·cm 2 ） ] lg[|Z|/ （°） -相位角/

lg（f/Hz） lg（f/Hz） lg（f/Hz）
lg（f/Hz）

（a）—0. 5∶1 （b）—1∶1 （c）—2∶1 （d）—3∶1

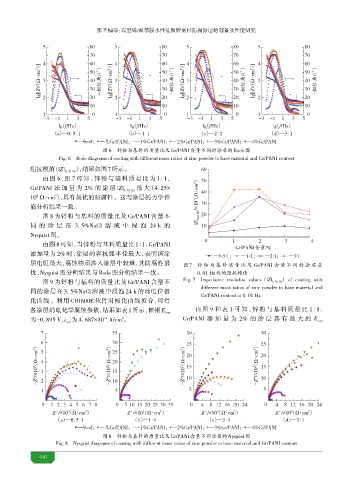

图6 粉与基料的质量比及 Gr/PANI含量不同时涂层的 Bode图
Fig. 6 Bode diagrams of coating with different mass ratios of zinc powder to base material and Gr/PANI content
阻抗模值（|Z| ），结果如图7所示。
0. 01 Hz
由图 6、图 7 可知，锌粉与基料质量比为 1∶1，
Gr/PANI 添加量为 2% 的涂层 |Z| 最大（4. 25×
0. 01 Hz （Ω·cm 2 ）
10 Ω·cm），具有最优的防腐性。这与涂层的力学性
2
4
能分析结果一致。
图 8 为锌粉与基料的质量比及 Gr/PANI 含量不 |Z| 0.01 Hz /×10 3
同 的 涂 层 在 3. 5%NaCl 溶 液 中 浸 泡 24 h 的
Nyquist 图。

由图 8 可知，当锌粉与基料质量比 1∶1，Gr/PANI
Gr/PANI含量/%

添加量为 2% 时，涂层的容抗弧半径最大，表明该涂
层电阻最大，腐蚀物质渗入涂层中较难，其防腐性最 图7 粉 与 基 料质 量 比 及 Gr/PANI 含 量 不 同 的 涂 层在
优，Nyquist 图分析结果与 Bode 图分析结果一致。 0. 01 Hz 的 抗模

图 9 为锌粉与基料的质量比及 Gr/PANI 含量不 Fig. 7 Impedance modulus values（|Z| 0. 01 Hz ） of coating with
different mass ratios of zinc powder to base material and
同的涂层在 3. 5%NaCl 溶液中浸泡 24 h 的动电位极
Gr/PANI content at 0. 01 Hz
化曲线。利用 CHI600E 软件对极化曲线拟合，可得
各涂层的电化学腐蚀参数，结果如表 1所示，裸钢 E 由图 9 和表 1 可知 ，锌粉与基料质量比 1∶1、
corr
i
为−0. 895 V， 为4. 687×10 A/cm 。 Gr/PANI 添加量为 2% 的涂层具有最大的 E
-4
2
corr corr

（Ω·cm 2 ） -Z″/×10 3 （Ω·cm 2 ） -Z″/×10 3 （Ω·cm 2 ） -Z″/×10 3 （Ω·cm 2 ） -Z″/×10 3

Z ×10（Ω·cm）
Z ×10（Ω·cm）
Z ×10（Ω·cm）
Z ×10（Ω·cm）
3
2
3
2
2
2
3
3

/
/
/
/
（a）—0. 5∶1 （b）—1∶1 （c）—2∶1 （d）—3∶1

图8 粉与基料的质量比及 Gr/PANI含量不同涂层的 Nyquist图
Fig. 8 Nyquist diagrams of coating with different mass ratios of zinc powder to base material and Gr/PANI content
0 1
