Page 22 - 2025水性涂料虚拟专辑

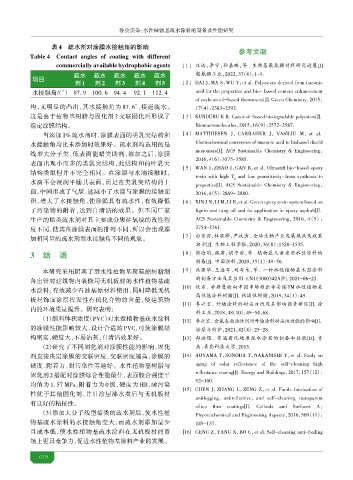

P. 22
孙会 等：水性植物基疏水涂料的制备及性能研究
表4 水剂对涂膜水 的影响
Table 4 Contact angles of coating with different 参考文献
commercially available hydrophobic agents [ 1 ] ，李 ，孙 鹏，等 . 生物基聚氨酯材料研究进展[J]
水 水 水 水 水 聚氨酯工业，2022，37（4）：1-4.
项目
剂1 剂2 剂3 剂4 剂5 [ 2 ] DAI J，MA S，WU Y，et al. Polyesters derived from itaconic
水接触角/（°） 97. 9 100. 6 94. 4 92. 1 112. 4 acid for the properties and bio- based content enhancement
of soybean oil-based thermosets[J]. Green Chemistry，2015，
构，无明显的凸出，其水接触角为 87. 6°，接近疏水。 17（4）：2383-2392.
这是由于植物基树脂与固化剂 2 交联固化后形成了 [ 3 ] KUNDURU K R. Castor oil-based biodegradable polyesters[J].
稳定涂膜结构。 Biomacromolecules，2015，16（9）：2572-2587.
当添加 1% 疏水剂时，涂膜表面的类乳突结构和 [ 4 ] MATTHIESEN J，CARRAHER J，VASILIU M，et al.
水接触角均比未添加时效果好。疏水剂均选用的是 Electrochemical conversion of muconic acid to biobased diacid
monomers[J]. ACS Sustainable Chemistry & Engineering，
线型大分子类、低表面能蜡类助剂，添加之后，涂膜
2016，4（6）：3575-3585.
表面出现小而多的类乳突结构，此结构和荷叶乳突
[ 5 ] WAN J，ZHAO J，GAN B，et al. Ultrastiff bio-based epoxy
结构类似但并不完全相同。在涂膜与水滴接触时，
resin with high T and low permittivity：from synthesis to
g
水滴不会浸润平铺其表面，而是在类乳突结构的上 properties[J]. ACS Sustainable Chemistry & Engineering，
面，中间形成了气层，这减小了水滴与涂膜的接触面
2016，4（5）：2869- 2880.
积，增大了水接触角，使涂膜具有疏水性，有效降低 [ 6 ] XIN J N，LI M，LI R，t al. Green epoxy resin system based on
e
了污染物的附着，达到自清洁的效果。但不同厂家 lignin and tung oil and its application in epoxy asphalt[J].
生产的蜡类疏水剂对其主要成分聚硅氧烷的改性程 ACS Sustainable Chemistry & Engineering，2016，4（5）：
度不同，使其在涂膜表面的排列不同，所以会出现添 2754-2761.
[ 7 ] 白京 ，林晓锋， 政清 . 全 生物产业发展现状及政策
加相同量的疏水剂而水接触角不同的现象。
示[J]. 生物工程学报，2020，36（8）：1528-1535.
3 结 语 [ 8 ] 海 ，魏 ，胡中源，等 . 植物基 房用水性涂料的
制备[J]. 中国涂料，2020，35（1）：49-56.
本研究采用 离子型水性植物基聚氨酯树脂制 [ 9 ] 马强华，王海军，刘 术，等 . 一种水性植物基木器涂料
备出针对建筑物内装修用无机板材的水性植物基疏 的制备方法及其应用：CN113000342A[P]. 2021-06-22.
[10] . 曼面向中国市场 出 安 TM 水性植物基
水涂料，有效减少石油基原材料使用，同时降低无机
高性能涂料树脂[J]. 热固性树脂，2019，34（1）：49.
板材饰面涂层挥发性有机化合物的含量，使建筑物
[11] 季兴宏 . 外墙涂料的耐 污性及其影响因素研究[J]. 涂
内的环境质量提升。研究表明：
料工业，2018，48（10）：49-54，68.
（1）颜料体积浓度（PVC）对水性植物基疏水涂料
[12] 季兴宏. 含氟表面活性剂对外墙涂料耐 污性能的影响[J].
的涂膜性能影响较大，设计合适的 PVC，可使涂膜结 涂层与防护，2021，42（4）：25-28.
构密实，硬度大，不易沾灰，自清洁效果好。 [13] 郝洪 . 常温固化 质疏水涂层的制备和性能[D]. 青
（2）研究了不同固化剂对涂膜性能的影响，固化 ：青 科技大学，2015.
剂直接决定涂膜的交联密度，交联密度越高，涂膜的 [14] AOYAMA T，SONODA T，NAKANISHI Y，et al. Study on
硬度、附着力、耐污染性等越好。水性植物基树脂与 aging of solar reflectance of the self-cleaning high
固化剂 2搭配时涂膜综合性能最佳，表面胶合强度平 reflectance coating[J]. Energy and Buildings，2017，157（12）：
92-100.
均值为 1. 57 MPa，附着力为 0 级，硬度为 HB，耐污染
[15] CHEN J，ZHANG L，ZENG Z，et al. Facile fabrication of
性优于其他固化剂，并且涂层沸水煮后与无机板材
antifogging，antireflective，and self-cleaning transparent
有良好的粘接性。
silica thin coatings[J]. Colloids and Surfaces A：
（3）添加大分子线型蜡类的疏水剂后，使水性植 Physicochemical and Engineering Aspects，2016，509（11）：
物基疏水涂料的水接触角变大，而疏水剂添加量少 149-157.
且成本低，使水性植物基疏水涂料在无机板材的市 [16] GENG Z，YANG X，BO C，et al. Self-cleaning anti-fouling
场上更具竞争力，促进水性植物基涂料产业的发展。
01
