Page 21 - 2025水性涂料虚拟专辑

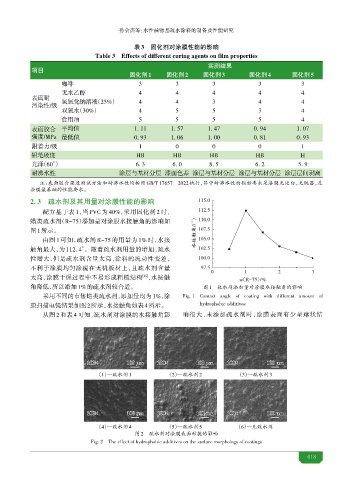

孙会 等：水性植物基疏水涂料的制备及性能研究
：
表3 固化剂对涂膜性能的影响
Table 3 Effects of different curing agents on film properties
实测结果
项目
固化剂1 固化剂2 固化剂3 固化剂4 固化剂5
3 3 3 3 3
无水乙醇 4 4 4 4 4
表面耐 氢氧化钠溶液（25%）
污染性/级 4 4 3 4 4
双氧水（30%） 4 5 5 3 4
食用油 5 5 5 5 4
表面胶合 平均值 1. 11 1. 57 1. 47 0. 94 1. 07
强度/MPa 最低值 0. 93 1. 06 1. 00 0. 81 0. 93
附着力/级 1 0 0 0 1
铅笔硬度 HB HB HB HB H
光泽（60°） 6. 3 6. 0 8. 5 6. 2 5. 9
耐沸水性 涂层与基材分层 漆面色差 涂层与基材分层 涂层与基材分层 涂层层间剥离
注：表面 合强度测试方法和耐 水性均按照 GB/T 17657—2022 行，其中耐 水性的指标要求 漆膜无 ，无 ，
涂膜 的性能要求。
2. 3 疏水剂及其用量对涂膜性能的影响

配方基于表 1，当 PVC 为 40%，采用固化剂 2 时，
蜡类疏水剂（R-75）添加量对涂膜水接触角的影响如 （°）
图1所示。 g
由图 1 可知，疏水剂 R-75 的用量为 1% 时，水接 水接触角/
触角最大，为 112. 4°。随着疏水剂用量的增加，疏水
性增大，但是疏水剂含量太高，涂料的流动性变差，
不利于涂膜均匀涂覆在无机板材上，且疏水剂含量

太高，涂膜干燥过程中不易形成粗糙结构 ，水接触
[25]
w（R-75）%

/
角降低，所以添加1%的疏水剂较合适。 图1 疏水剂添加量对涂膜水接触角的影响
采用不同的市售蜡类疏水剂，添加量均为1%，涂 Fig. 1 Contact angle of coating with different amount of
膜扫描电镜结果如图 2所示，水接触角如表 4所示。 hydrophobic additives
从图 2 和表 4 可知，疏水剂对涂膜的水接触角影 响很大，未添加疏水剂时，涂膜表面有少量球状结

100× 100 μm 100× 100 μm 100× 100 μm

（1）—疏水剂1 （2）—疏水剂2 （3）—疏水剂3

100× 100 μm 100× 100 μm 100× 100 μm

（4）—疏水剂4 （5）—疏水剂5 （6）—无疏水剂
图2 疏水剂对涂膜表面形貌的影响
Fig. 2 The effect of hydrophobic additives on the surface morphology of coatings
018
