Page 157 - 2025水性涂料虚拟专辑
P. 157
王 芳等:水性单组分浸涂漆在汽车发动机 体上的应用研究

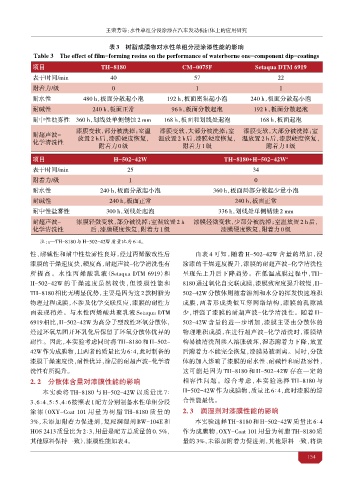

表3 树脂成膜物对水性 组分 涂漆性能的影响
Table 3 The effect of film-forming resins on the performance of waterborne one-component dip-coatings
项目 TH-8180 CM-0075F Setaqua DTM 6919
表干时间/min 40 57 22
附着力/级 0 1 1
耐水性 480 h,板面分散起小泡 192 h,板面密集起小泡 240 h,板面分散起小泡
耐碱性 240 h,板面正常 96 h,板面分散起泡 192 h,板面分散起泡
耐中性盐雾性 360 h,划线处单侧锈蚀 2 mm 168 h,板面和划线处起泡 168 h,板面起泡
漆膜变软,部分被洗掉;室温 漆膜变软,大部分被洗掉;室 漆膜变软,大部分被洗掉;室
耐超声波- 放置2 h后,漆膜硬度 复, 温放置2 h后,漆膜硬度 复, 温放置2 h后,漆膜硬度 复,
化学清洗性
附着力0级 附着力1级 附着力1级
项目 H-502-42W TH-8180 H-502-42W a
表干时间/min 25 34
附着力/级 1 0
耐水性 240 h,板面分散起小泡 360 h,板面局部分散起少量小泡
耐碱性 240 h,板面正常 240 h,板面正常
耐中性盐雾性 300 h,划线处起泡 336 h,划线处单侧锈蚀 2 mm
耐超声波- 漆膜轻微变软,部分被洗掉;室温放置 2 h 漆膜轻微变软,少部分被洗掉;室温放置 2 h后,
化学清洗性 后,漆膜硬度 复,附着力 1级 漆膜硬度 复,附着力 0级
注:—TH-8180与H-502-42W 量 为6∶4。
a
性、耐碱性和耐中性盐雾性良好,经过丙烯酸改性后 由表 4 可知,随着 H-502-42W 含量的增加,浸
漆膜的干燥速度快,硬度高,耐超声波-化学清洗性有 涂漆的干燥速度提升,漆膜的耐超声波-化学清洗性
所提高。水性丙烯酸乳液(Setaqua DTM 6919)和 呈现先上升后下降趋势。在低温成膜过程中,TH-
H-502-42W 的干燥速度虽然较快,但漆膜性能和 8180通过氧化自交联成膜,漆膜致密度提升较慢,H-
TH-8180 相比无明显优势,主要是因为这 2 款树脂为 502-42W 分散体则随着溶剂和水分的挥发快速堆积
物理过程成膜,不涉及化学交联反应,漆膜的耐性方 成膜,两者形成类似互穿网络结构,漆膜的孔隙减
面表现稍差。与水性丙烯酸共聚乳液 Setaqua DTM 少,增强了漆膜的耐超声波-化学清洗性。随着 H-
6919相比,H-502-42W为高分子型改性环氧分散体, 502-42W 含量的进一步增加,漆膜主要由分散体的
经过环氧基团开环乳化后保留了环氧分散体优异的 物理堆积成膜,在进行超声波-化学清洗时,漆膜结
耐性。因此,本实验考虑同时将 TH-8180 和 H-502- 构易被清洗剂渗入溶胀破坏,湿态附着力下降,放置
42W作为成膜物,且两者的质量比为6∶4,此时制备的 后附着力不能完全 复,漆膜易被剥离。同时,分散
漆膜干燥速度快,耐性优异,涂层的耐超声波-化学清 体的加入影响了漆膜的耐水性、耐碱性和耐盐雾性,
洗性有所提升。 这可能是因为 TH-8180 和 H-502-42W 存在一定的
2. 2 分 体含量对漆膜性能的影响 相容性问题。综合考虑,本实验选择 TH-8180 与
本实验将 TH-8180 与 H-502-42W 以质量比 7∶ H-502-42W 作为成膜物,质量比 6∶4,此时漆膜的综
3、6∶4、5∶5、4∶6按照表 1配方分别制备水性单组分浸 合性能最优。
涂 漆(OXY-Coat 101 用量为树脂 TH-8180 质量的 2. 3 剂对漆膜性能的影响
3%,未添加附着力促进剂,复配润湿剂 BW-104E 和 本实验选择 TH-8180 和 H-502-42W 质量比 6∶4
HOS 2413质量比为 2∶3,用量是配方总质量的 0. 5%, 作为成膜物,OXY-Coat 101 用量为树脂 TH-8180 质
其他原料保持一致),漆膜性能如表 4。 量的 3%,未添加附着力促进剂,其他原料一致,将
1
