Page 65 - 2025年7月防腐蚀专辑
P. 65

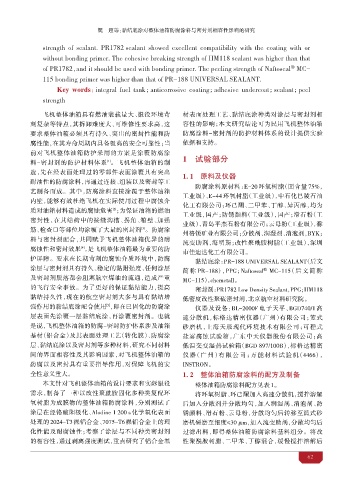

超等：黏结底涂对整体油箱防腐涂料与密封剂相容性影响的研究


                 strength  of  sealant. PR1782 sealant  showed  excellent  compatibility  with  the  coating  with  or
                 without bonding primer. The cohesive breaking strength of HM118 sealant was higher than that

                            a
                 of PR1782，nd it should be used with bonding primer. The peeling strength of Naftoseal  MC-
                 115 bonding primer was higher than that of PR-188 UNIVERSAL SEALANT.
                                   i
                      Key  words：ntegral  fuel  tank；anticorrosive  coating；adhesive  undercoat；sealant；peel
                 strength
                 飞机整体油箱具有燃油装载量大、服役环境苛                           材表面处理工艺、黏结底涂种类对涂层与密封剂相
             刻复杂等特点，其拆 难度大、可维修性要求高，这                            容性的影响；本文研究结论可为民用飞机整体油箱
             要求整体油箱必须具有持久、突出的密封性能和防                             防腐涂料-密封剂的防护材料体系的设计提供实验
             腐性能，在其寿命周期内具备极高的安全可靠性；当                            依据和支持。
             前对飞机整体油箱防护采用的方案是涂覆防腐涂

             料-密封剂的防护材料体系 。飞机整体油箱的制                             1    试验部分
                                       [1]
             造，先在经表面处理过的零部件表面涂覆具有突出                             1. 1  原料及仪器
             耐油性的防腐涂料，再通过连接、组装以及密封等工
                                                                     防腐涂料原材料：E-20 环氧树脂（固含量 75%，
             艺制备而成。其中，防腐涂料直接涂覆于整体油箱
                                                                工业级）、E-44 环氧树脂（工业级），中石化巴 石油
             内壁，能够有效 绝飞机在实际使用过程中腐蚀介
                                                                化工有限公司；环己酮、二甲苯、丁醇、异丙醇，均为
             质对油箱材料造成的腐蚀危害 ；为保证油箱的燃油
                                         [2]
                                                                工业级，国产；防锈颜料（工业级），国产；滑石粉（工
             密封性，在其结构中的接缝 槽、 角、箱壁、加强
                                                                业级），青岛平 石粉有限公司；云 粉（工业级），
              、检 口等部位均涂覆了大量的密封剂 。防腐涂
                                                  [3]
                                                                州格锐矿业有限公司；分散剂、润湿剂、消泡剂，BYK；
             料与密封剂配合，共同赋予飞机整体油箱优异的耐
                                                                流变助剂，海明斯；改性聚 胺树脂（工业级），深圳
             腐蚀性和密封效果 ，是飞机整体油箱最为重要的防
                              [4]
                                                                市佳 达化工有限公司。
             护屏障。要求在长期苛刻的腐蚀介质环境中，防腐
                                                                     黏结底涂：PR-188 UNIVERSAL SEALANT（后文
             涂层与密封剂具有持久、稳定的黏附强度，任何涂层
                                                                简称 PR-188），PPG；Naftoseal  MC-115（后文简称

             及密封剂脱落都会阻 航空 油的流通，造成严重                             MC-115），hemetall。
                                                                          c
             的飞行安全事故。为了更好的保证黏结能力，提高                                  密封剂：PR1782 Low Density Sealant，PPG；HM118
             黏结持久性，现在的航空密封剂大多与具有黏结增                             低密度改性聚硫密封剂，北京航空材料研究院。
             强作用的黏结底涂配合使用 ，即在已固化的防腐涂                                 仪器及设备：BL-2000F 电子天平、BGD740/1 高
                                       [5]
             层表面先涂覆一层黏结底涂，再涂覆密封剂。也就                             速分散机，标格达精密仪器（广州）有限公司； 式
             是说，飞机整体油箱的防腐-密封防护体系涉及油箱                            砂磨机，上海天辰现代环境技术有限公司；可程式
             基材（铝合金）及其表面处理工艺（转化膜）、防腐涂                           盐雾腐蚀试验箱，广东中天仪器股份有限公司；高
             层、黏结底涂以及密封剂等多种材料，研究不同材料                            低温交变湿热试验箱（BGD 897/100B），标格达精密
             间的界面相容性及其影响因素，对飞机整体油箱的                             仪器（广州）有限公司 ；万能材料试验机（4466），
             防腐以及密封具有重要指导作用，对保障飞机的安                             INSTRON。
             全性意义重大。                                            1. 2  整体  防腐涂料的配方及制备
                 本文针对飞机整体油箱的设计要求和实际服役                                整体油箱防腐涂料配方见表 1。
             需求，制备了一种以改性聚 胺固化多种类复配环                                  将环氧树脂、环己酮加入高速分散机，搅拌溶解
             氧树脂为成膜物的整体油箱防腐涂料，分别测试了                             后加入分散剂并分散均匀，加入润湿剂、消泡剂、防
             涂层在经 酸阳极化、Alodine 1 200 s 化学氧化表面                   锈颜料、滑石粉、云 粉，分散均匀后转移至 式砂
             处理的 2024-T3  铝合金、7075-T6  铝合金上的理                   磨机研磨至细度≤30 μm，加入流变助剂，分散均匀后
             化性能及耐腐蚀性；考察了涂层与不同种类密封剂                             过滤出料，即得整体油箱防腐涂料基料组分。将改
             的相容性，通过剥离强度测试，重点研究了铝合金基                            性聚 胺树脂、二甲苯、丁醇混合，缓慢搅拌溶解后

                                                                                                          62
   60   61   62   63   64   65   66   67   68   69   70
