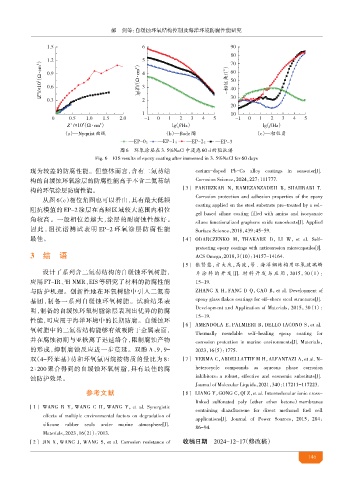

Page 149 - 2025年7月防腐蚀专辑

等：自缓蚀环氧结构控制及海洋环境防腐性能研究

（Ω·cm 2 ） （Ω·cm 2 ） g （°）

/×10 5 lg / -相位角/

×10（ ·cm）
lg（f/Hz）
lg（f/Hz）
5
2
/

（a）—Nyquist曲线 （b）—Bode图 （c）—相位角
? ? ? ?
图6 环氧涂层在 3. 5%NaCl中 60 d的阻抗谱
Fig. 6 EIS results of epoxy coating after immersed in 3. 5%NaCl for 60 days
现为较差的防腐性能。但整体而言，含有二氮芴结 cerium-doped Pb-Co alloy coatings in seawater[J].
构的自缓蚀环氧涂层的防腐性能高于不含二氮芴结 Corrosion Science，2024，227：111777.
构的环氧涂层防腐性能。 [ 3 ] PARHIZKAR N，RAMEZANZADEH B，SHAHRABI T.
Corrosion protection and adhesion properties of the epoxy
从图 6（c）相位角图也可以看出，具有最大低频
coating applied on the steel substrate pre-treated by a sol-
阻抗模值的 EP-2 涂层在高频区域较大范围内相位
gel based silane coating filled with amino and isocyanate
角较高。一般相位差越大，涂层的耐腐蚀性越好。
silane functionalized graphene oxide nanosheets[J]. Applied
因此 ，阻抗谱测试表明 EP-2 环氧涂层防腐性能 Surface Science，2018，439：45-59.
最佳。 [ 4 ] ODARCZENKO M，THAKARE D，LI W，et al. Self-
protecting epoxy coatings with anticorrosion microcapsules[J].
3 结 语 ACS Omega，2018，3（10）：14157-14164.
[ 5 ] 张贤慧，方大庆，高波，等 . 海洋钢结构用环氧
设计了系列含二氮芴结构的自缓蚀环氧树脂， 片涂料的开发 [J]. 材料开发与应用，2015，30（1）：
应用 FT-IR、 H NMR、EIS 等研究了材料的防腐性能 15-19.
1
与防护机理。创新性地在环氧树脂中引入二氮芴 ZHANG X H，FANG D Q，GAO B，et al. Development of
基团，制备一系列自缓蚀环氧树脂。试验结果表 epoxy glass flakes coatings for off-shore steel structures[J].
Development and Application of Materials，2015，30（1）：
明，制备的自缓蚀环氧树脂涂层表现出优异的防腐
15-19.
性能，可应用于海洋环境中的长期防腐。自缓蚀环
[ 6 ] AMENDOLA E，PALMIERI B，DELLO IACONO S，et al.
氧树脂中的二氮芴结构能够有效吸附于金属表面，
Thermally mendable self-healing epoxy coating for
并在腐蚀初期与亚铁离子迅速络合，限制腐蚀产物 corrosion protection in marine environments[J]. Materials，
的形成，抑制腐蚀反应进一步蔓延。双酚 A、9，9- 2023，16（5）：1775.
双（4-羟苯基）芴和环氧氯丙烷按物质的量比为 8∶ [ 7 ] VERMA C，ABDELLATTIF M H，ALFANTAZI A，t al. N-
e
2∶200 聚合得到的自缓蚀环氧树脂，具有最佳的腐 heterocycle compounds as aqueous phase corrosion
蚀防护效果。 inhibitors：a robust，effective and economic substitute[J].
Journal of Molecular Liquids，2021，340：117211-117223.
参考文献 [ 8 ] LIANG Y，GONG C，QI Z，t al. Intermolecular ionic cross-
e

linked sulfonated poly（ether ether ketone）membranes
[ 1 ] WANG R Y，WANG C H，WANG Y，et al. Synergistic
containing diazafluorene for direct methanol fuel cell
effects of multiple environmental factors on degradation of
applications[J]. Journal of Power Sources，2015，284：
silicone rubber seals under marine atmosphere[J].
86-94.
Materials，2023，16（21）：7013.
[ 2 ] JIN X，WANG J，WANG S，et al. Corrosion resistance of 收稿日期 2024-12-17（修改稿）
146
