Page 129 - 2025年7月防腐蚀专辑

刘银 等：没食子酸酯/改性苯丙防腐转锈乳胶的制备及性能研究

Nyquist 图中，容抗弧半径越大，说明涂膜电阻越 对 GA-BE/SAL 及 GA-BE/SAL-Si 涂膜分别进行
2
大，其防腐性能越好。由图 3 可知，随浸泡时间的延 表面微观形貌表征，结果见图6。
长，容抗弧半径不断增大 ，涂膜电阻 R 由初始的
c
2. 01×10 Ω·cm 增大到 4. 22×10 Ω·cm ，说明该涂膜
4
2
2
4
可阻碍腐蚀介质对基材的侵蚀，具有良好的防腐性能。
2. 4 防腐性能分析
涂膜会受到水的扩散作用而发生溶胀，同时还受 10 000× 1 μm 10 000× 1 μm
到氯离子的侵蚀而引起金属基体强 的腐蚀破坏。
（a）—GA-BE/SAL涂膜 （b）—GA-BE/SAL-Si 涂膜
2

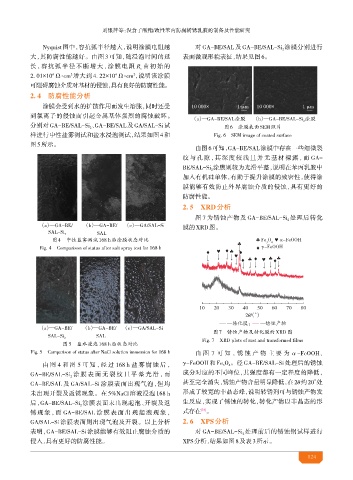

分别对 GA-BE/SAL-Si 、GA-BE/SAL及 GA/SAL-Si试 图6 涂膜表面 SEM照片
2
样进行中性盐雾测试和盐水浸泡测试，结果如图 4和 Fig. 6 SEM image of coated surface
图5所示。
由图6可知，GA-BE/SAL涂膜中存在一些细微裂
纹 与 孔 隙 ，其 深 度 较 浅 且 并 无 基 材 露 ，而 GA-
BE/SAL-Si 涂膜则较为光滑平整，说明在苯丙乳胶中
2
加入有机硅单体，有助于提升涂膜的致密性，使得涂
膜能够有效防止外界腐蚀介质的侵蚀，具有更好的
防腐性能。
2. 5 XRD分析
图 7 为锈蚀产物及 GA-BE/SAL-Si 处理后转化
2
（a）—GA-BE/ （b）—GA-BE/ （c）—GA/SAL-Si 膜的XRD图。
SAL-Si SAL
2
图4 中性盐雾测试 168 h后涂膜状态对比

Fig. 4 Comparison of status after salt spray test for 168 h

2θ/（°）

（a）—GA-BE/ （b）—GA-BE/ （c）—GA/SAL-Si
图7 锈蚀产物及转化膜的 XRD图
SAL-Si SAL
2
Fig. 7 XRD plots of rust and transformed films
图5 盐水浸泡 168 h后状态对比
Fig. 5 Comparison of status after NaCl solution immersion for 168 h 由 图 7 可 知 ，锈 蚀 产 物 主要 为 α -FeOOH、
由图 4 和图 5 可知 ，经过 168 h 盐雾腐蚀后 ， γ-FeOOH 和 Fe O 。经 GA-BE/SAL-Si 处理后的锈蚀
3
4
GA-BE/SAL-Si 涂膜表面无裂纹且平整光滑 ，而 成分对应的不同峰位，其强度都有一定程度的降低，
2
GA-BE/SAL 及 GA/SAL-Si 涂膜表面出现气泡，但均 甚至完全消失，锈蚀产物含量明显降低，在2θ约20°处
形成了较宽的非晶态峰，说明转锈剂可与锈蚀产物发
未出现开裂及 锈现象。在 5%NaCl 溶液浸泡 168 h
后，GA-BE/SAL-Si 涂膜表面未出现起泡、开裂及 生反应，实现了锈蚀的转化，转化产物以非晶态的形
2
锈现象 ，而 GA-BE/SAL 涂膜表面出现起泡现象 ， 式存在 。
[16]
GA/SAL-Si 涂膜表面则出现气泡及开裂。以上分析 2. 6 XPS分析
表明，GA-BE/SAL-Si 涂膜能够有效阻止腐蚀介质的 对 GA-BE/SAL-Si 处理前后的锈蚀钢试样进行
2
侵入，具有更好的防腐性能。 XPS分析，结果如图8及表3所示。

124
