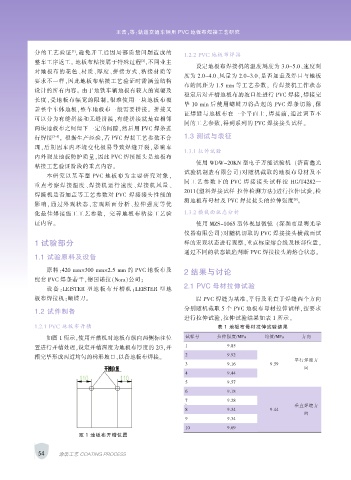

Page 74 - 涂层与防护2020-04电子版

王浩，等：轨道交通车辆用 PVC 地板布焊接工艺研究

[1]
分的工艺验证 ，避免开工后因局部质量问题造成的 1.2.2 PVC 地板布焊接
[2]
整车工序返工。 地板布粘接属于特殊过程 ，不同业主
设定地板布焊接机的温度刻度为 3.0~5.0、速度刻
对地板布的花色、材质、厚度、拼接方式、粘接材质等
度为 2.0~4.0、风量为 2.0~3.0、是否加盖及焊口与地板
要求不一样，因此地板布粘接工艺验证时需涵盖结构
布的间距为 1.5 mm 等工艺参数， 待焊接机工作状态
设计的所有内容。 由于地铁车辆地板有较大的宽幅及
稳定后对开槽地板布的坡口处进行 PVC 焊接，焊接完
长度，受地板布幅宽的限制，很难使用一块地板布覆
毕 10 min 后使用蝴蝶刀将凸起的 PVC 焊条切除，保
盖整个车体地板，整车地板布一般需要拼接。 拼接又
证焊缝与地板布在一个平面上，焊接前，通过调节不
可以分为有缝拼接和无缝拼接，有缝拼接就是在相邻
同的工艺参数，得到系列的 PVC 焊接接头试样。
两块地板布之间留下一定的间隙，然后用 PVC 焊条进
行焊接 [3-5] 。 根据生产经验，若 PVC 焊接工艺参数不合 1.3 测试与表征
理，后期因车内环境变化极易导致焊缝开裂，影响车
1.3.1 拉伸试验
内外观及地板防护质量，因此 PVC 焊接接头是地板布
使用 WDW-20KN 型电子万能试验机 （济南鑫光
粘接工艺验证阶段的重点内容。
试验机制造有限公司）对随机截取的地板布母材及不
本研究以某车型 PVC 地板布为主 要研 究 对象 ，
同 工 艺 参 数 下 的 PVC 焊 接 接 头 试 样 按 HG/T4282—
重点考察焊接温度、焊接机运 行 速度 、焊接 机 风量 、
2011《塑料焊接试样 拉伸检测方法》进行拉伸试验，检
焊接机是否加盖等工艺参数对 PVC 焊接接头性能的
[6]
测地板布母材及 PVC 焊接接头的拉伸强度 。
影响，通过外观状态、宏观断面 分 析、拉 伸强 度 等优
化最佳焊接施工工艺参数， 完善地板布粘接工艺验 1.3.2 横截面状态分析
证内容。 使用 MZS-1065 型体视显微镜 （深圳市星明光学
仪器有限公司）对随机切取的 PVC 焊接接头横截面试
1 试验部分 样的宏观状态进行观察，重点标定熔合线及根部位置，
通过不同的状态缺陷判断 PVC 焊接接头的熔合状态。
1.1 试验原料及设备

原料：420 mm×300 mm×2.5 mm 的 PVC 地板布及
2 结果与讨论
配套 PVC 焊条若干，德国诺拉（Nora）公司；
2.1 PVC 母材拉伸试验
设备 ：LEISTER 型 地 板 布 开 槽 机 ；LEISTER 型 地
板布焊接机；蝴蝶刀。 以 PVC 焊缝为基准，平行及垂直于焊缝两个方向
分别随机截取 5 个 PVC 地板布母材拉伸试样，按要求
1.2 试件制备
进行拉伸试验，拉伸试验结果如表 1 所示。
1.2.1 PVC 地板布开槽 表 1 地板布母材拉伸试验结果
如图 1 所示，使用开槽机对地板布纵向两侧标注位 试样号 拉伸强度/MPa 均值/MPa 方向
置进行开槽处理，设定开槽深度为地板布厚度的 2/3，开 1 9.85
2 9.92
槽完毕形成两道均匀的梯形坡口，以备地板布焊接。
平行焊缝方
3 9.16 9.59
向
4 9.44
5 9.57
6 9.18
、 7 9.28
垂直焊缝方
8 9.34 9.44
向
9 9.34
10 9.69
图 1 地板布开槽位置

54 涂装工艺 COATING PROCESS
