Page 29 - 涂层与防护2020-04电子版

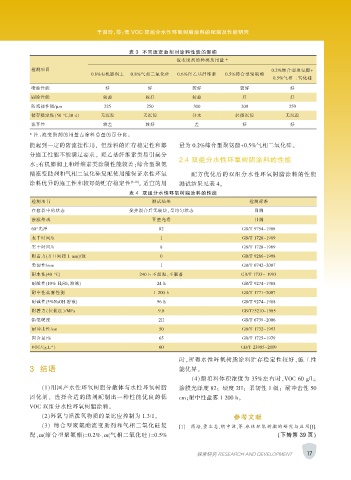

于国玲，等：低 VOC 双组分水性环氧树脂涂料的配制及性能研究

表 3 不同流变助剂对涂料性能的影响
流变助剂的种类及用量 *

检测项目 0.2%缔合型聚氨酯+
0.8%有机膨润土 0.8%气相二氧化硅 0.6%羟乙基纤维素 0.5%缔合型聚氨酯
0.5%气相二氧化硅
喷涂性能 好 好 较好 较好 好
刷涂性能 较差 较好 较差 好 好
防流挂性能/μm 225 250 300 200 250
储存稳定性（50 °C,30 d） 无沉淀 无沉淀 分水 轻微沉淀 无沉淀
流平性 较差 较好 差 好 好
* 注：流变助剂的用量占涂料总量的百分比。

能起到一定的防流挂作用， 但涂料的贮存稳定性和部 量为 0.2%缔合型聚氨酯+0.5%气相二氧化硅。
分施工性能不能满足要求。 羟乙基纤维素类易引起分
2.4 双组分水性环氧树脂涂料的性能
水；有机膨润土和纤维素类涂刷性能较差；缔合型聚氨
酯流变助剂和气相二氧化硅复配使用能保证水性环氧 配方优化后的双组分水性环氧树脂涂料的性能
涂料优异的施工性和较好的贮存稳定性 [9-10] 。 适宜的用 测试结果见表 4。
表 4 双组分水性环氧树脂涂料的性能
检测项目 测试结果 检测标准
在容器中的状态 搅拌混合后无硬块，呈均匀状态 目测
涂膜外观 平整光滑 目测
60°光泽 82 GB/T 9754-1988
表干时间/h 1 GB/T 1728-1989
实干时间/h 8 GB/T 1728-1989
附着力(刀口间距 1 mm)/级 0 GB/T 9286-1998
柔韧性/mm 1 GB/T 6742-2007
耐水性(40 °C) 240 h 不起泡、不脱落 GB/T 1733- 1993
耐酸性(10% H 2SO 4 溶液) 24 h GB/T 9274-1988
耐中性盐雾性能 1 200 h GB/T 1771-2007
耐碱性(5%NaOH 溶液) 96 h GB/T 9274-1988
附着力（拉拔法）/MPa 9.8 GB/T?5210-1985
铅笔硬度 2H GB/T 6739-2006
耐冲击性/cm 50 GB/T 1732-1993
固含量/% 65 GB/T 1725-1979
-1
VOC/（g.L ） 60 GB/T 23985-2009
时，所得水性环氧树脂涂料贮存稳定性较好，施工性
3 结语 能优异。
（4）颜填料体积浓度为 35%左右时，VOC 60 g/L；
（1）用国产水性环氧树脂分散体与水性环氧树脂 涂膜光泽度 82； 硬度 2H； 柔韧性 1 级； 耐冲击性 50
固化剂， 选择合适的助剂配制出一种性能优良的低 cm；耐中性盐雾 1 200 h。
VOC 双组分水性环氧树脂涂料。
（2）环氧与活泼氢物质的量比应控制为 1.3∶1。 参考文献
（3） 缔合型聚氨酯流变助剂和气相二氧化硅复 [1] 商培,董立志,胡中源,等.水性环氧树脂的研究与应用[J].
配，m(缔合型聚氨酯)=0.2%、m(气相二氧化硅）=0.5% （下转第 39 页）

17
探索研究 RESEARCH AND DEVELOPMENT
